LED PRO A egyoldalas csatlakozó 10 mm-es RGB/CCT LED-szalagokhoz, vezeték nélkül, 24-0000-38

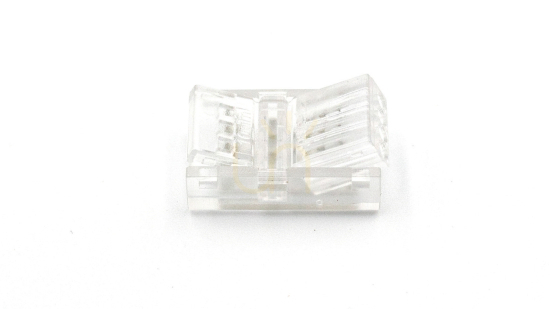

A LED PRO A 24-0000-38 egyoldalas csatlakozó 10 mm széles RGB/CCT LED-szalagokhoz, vezeték nélküli kivitelben. Átlátszó polikarbonát házában réz érintkezők találhatók. A tüskék átszúrják a szalag nyomtatott áramköri lapját, így a kötés forrasztás nélkül készíthető el.

A megfelelő érintkezőkiosztás kiválasztása

Ebben a változatban négy érintkező van; a gyártó jelölése 4PIN. Vásárlás előtt a szalag szélességét és az érintkezőfelületek elrendezését is össze kell vetni a csatlakozóval. Az RGB/CCT megnevezés önmagában nem helyettesíti a mechanikai és elektromos illeszkedés ellenőrzését. A 24-0000-38 cikkszám és az 5904405901304 EAN pontosan ezt a négypólusú változatot azonosítja a PRO családon belül.

Az egyoldalas kialakítás a szalag és a vezetékek összekötésére szolgál. Nem kétoldalas toldó két szalagszakasz közvetlen összekapcsolásához. Mivel ehhez a változathoz nincs vezeték, annak szükséges hosszát külön kell figyelembe venni a tervezéskor; nem kész hosszabbítókábelről van szó.

Helyigény és forrasztás nélküli kötés

A csatlakozó mérete 22 × 14 × 7 mm. A hozzá tartozó szalag 10 mm széles, maga a ház azonban ennél szélesebb. Szűk beépítési helyen ezért a teljes méretet kell összehasonlítani a rendelkezésre álló hellyel.

A retesz és az átszúró tüskék forrasztott kötés nélkül hozzák létre a kapcsolatot. Az átlátszó ház láthatóan hagyja az érintkezők szerkezetét. Ez a szalagvilágítás műszaki alkatrésze: a kiválasztásnál a szalag és a bekötés követelményei számítanak, nem a helyiség berendezési stílusa.

Feszültség, terhelés és tömítés

A gyártó 5/12/24 V DC feszültséget és legfeljebb 2 A áramot ad meg. A csatlakozó nem alakítja át a feszültséget, és nem helyettesíti a tápegységet vagy a vezérlőt; az értékeket a teljes áramkörhöz kell igazítani.

IP20 és IP65 szalagokkal használható. Az IP65 védettség megőrzéséhez a gyártó a csatlakozás külön tömítését írja elő. A retesz lezárása önmagában nem biztosítja ezt a tömítést.
