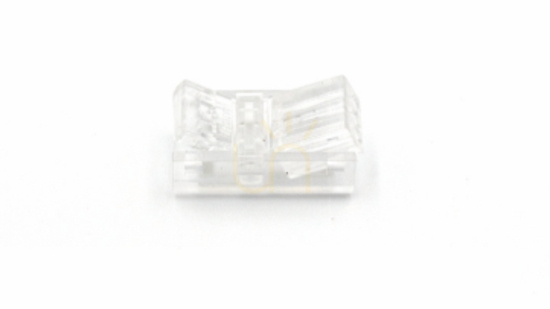

A LED PRO A MINI 24-3100-85 csatlakozó 10 mm széles, egyszínű COB LED-szalag és vezeték összekötésére szolgál. Egyoldalas kivitel, két érintkezővel, kábel nélkül. Az átlátszó polikarbonát ház és a réz érintkezők 18 × 12 × 5 mm méretű, bepattintható csatlakozót alkotnak.
A szalag szélessége és érintkezői döntőek
Ez a változat 10 mm széles COB-szalaghoz készült. A 10 mm a kompatibilis szalag szélességét jelenti, nem a teljes csatlakozó külső méretét. A 2PIN jelölés két érintkezőre utal; a termék nem helyettesíti az eltérő érintkezőkiosztású, többcsatornás RGB-, RGBW- vagy CCT-szalagok csatlakozóit.
Az egyoldalas kialakítás a szalag és a vezeték összekapcsolását jelenti, nem két szalagszakasz közvetlen összekötését. Ehhez a kábel nélküli változathoz a vezetéket külön kell kiválasztani a tervezett áramkör szerint. A 24-3100-85 cikkszám megkülönbözteti a hasonló, 8 mm széles szalagokhoz készült MINI csatlakozóktól.
Bepattintható kötés forrasztás nélkül
Az érintkezőtüskék átszúrják a PCB-t, ezért a kötéshez nincs szükség forrasztásra. A retesz lezárása előtt ellenőrizni kell a szalag kompatibilitását és az érintkezőfelületek megfelelő helyzetét. A ház méreteit érdemes összevetni a csatlakozásra fenntartott hellyel: a MINI elnevezés nem jelent automatikus illeszkedést bármely LED-profilba.
A gyártó 5, 12 és 24 V DC feszültséget, valamint legfeljebb 2 A áramot ad meg. Ez áramkorlát, nem wattban megadott teljesítmény. A csatlakoztatott szalag hosszának és elektromos terhelésének kiválasztásakor ezt a határt figyelembe kell venni.
Az IP65-höz tömített kötés szükséges
A csatlakozó IP20 és IP65 szalagokkal is használható. Az IP65 megtartásához a kötést tömíteni kell; önmagában a védett szalag nem elegendő. Ez az elektromos tartozék nem határozza meg a fény színét vagy erősségét, és nem igazolja a kész világítás meghatározott helyiségben való alkalmazhatóságát.
