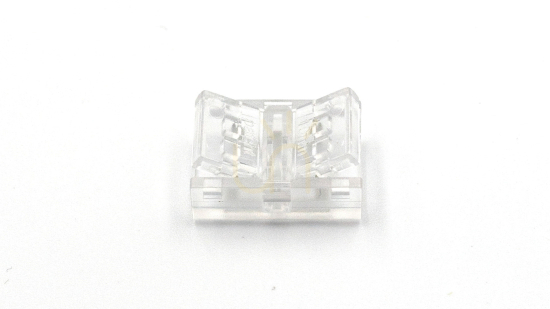

A LED Labs PRO G 24-0000-72 kétoldalas csatlakozó 10 mm széles COB LED-szalagok összekötésére szolgál. A 2PIN kivitel két szalagszakaszt kapcsol össze köztes vezeték nélkül. Nem azonos a vezeték csatlakoztatására szolgáló változattal, illetve a 8 mm-es szalagokhoz való csatlakozóval. Átlátszó háza polikarbonátból, vezető részei rézből készülnek.
A megfelelő szalag és terhelés kiválasztása
Vásárlás előtt ellenőrizd a szalag szélességét, a COB technológiát és a két érintkező elrendezését. A G sorozat megjelölése önmagában nem határozza meg a változatot: a 24-0000-72 cikkszám a 10 mm-es COB-szalaghoz tartozó kivitelt jelöli. A ház mérete 22 × 14 × 7 mm. Ezt hasonlítsd össze a csatlakozás helyén rendelkezésre álló térrel; a szalag szélessége nem a teljes csatlakozó szélességét jelenti.
A gyártó 5, 12 vagy 24 V DC feszültséget és legfeljebb 2 A áramerősséget ad meg. Az amperben megadott érték áramkorlát, nem wattban kifejezett teljesítmény. A szalagszakaszok kiválasztásakor ezért a csatlakozáson átfolyó áramot és a megfelelő tápfeszültséget is figyelembe kell venni. A csatlakozó nem alkalmas a 230 V-os hálózathoz való közvetlen csatlakoztatásra.
Forrasztás nélküli összekötés
Az érintkezőtüskék áthatolnak a nyomtatott áramköri lapon, így a csatlakozó lezárásával, forrasztás nélkül hozható létre az összeköttetés. Ehhez a változathoz nem tartozik vezeték. A közös adatlapban szereplő nyitó külön cikkszáma 24-0000-73; itt nem állítjuk, hogy a csomag része.
A csatlakozó IP20 és IP65 szalagokkal használható. IP65 szalag esetén a csatlakozást tömíteni kell a védettség megőrzéséhez. A védett szalaghoz való kompatibilitás önmagában nem biztosít IP65 védettséget a tömítetlen kötésnél.
