A vezetékösszekötők és kötődobozok a világítás csatlakozásainál két külön feladatot látnak el. Az összekötő biztosítja az elektromos érintkezést, a doboz vagy a csatlakozóház pedig helyet és meghatározott védelmet ad a kötésnek. A kettőt együtt kell kiválasztani. Egy megfelelő kapocs még nem tesz egy nyitott csatlakozást kültéri vagy nedves környezetben használhatóvá.
A döntéshez először a vezetéket és a helyszínt kell ismerni. Számít az ér felépítése, keresztmetszete, a kábel külső átmérője, az összekötendő pontok száma és a környezet. Egy beltéri lámpa csatlakozása más feltételeket jelenthet, mint a kerti világítás elágazása. A hasonló műanyag ház nem bizonyít azonos rendeltetést.
A sorkapocs meghatározott elrendezésű elektromos összekötési pontokat ad. A rugós vezetékösszekötő az engedélyezett vezetőket a saját szorítómechanizmusával tartja, esetenként karral nyitható kivitelben. A kábelösszekötő ház érintkezőket és tömítéseket is tartalmazhat. A kötődoboz pedig helyet ad a csatlakozásoknak és az elágazásoknak. Nem minden doboz tartozéka a kapocs és az összes szükséges kábelbevezető.
A kábelbevezetések száma nem egyenlő az elektromos pólusok számával. Egy nyíláson több eres kábel haladhat át, amelynek erei belül a megadott kialakításban csatlakoznak. Három bevezetésből tehát nem lehet három külön elektromos kötésre következtetni. A belső kapcsolati elrendezést és a mechanikus bevezetéseket külön is ellenőrizni kell.
| Alkatrész | Fő feladat | Összevetendő adatok |
|---|---|---|

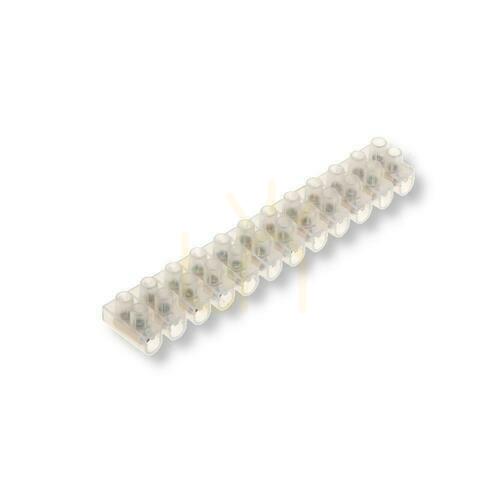

| Csavaros sorkapocs | Vezetők összekötése meghatározott rendben | Vezetőtípus, keresztmetszet, áram és meghúzási előírás |
| Rugós vagy karos összekötő | Az engedélyezett vezetők rögzítése | Tömör vagy sodrott ér, mérettartomány és oldási mód |
| Egyenes kábelösszekötő | Védett kötés a kábel nyomvonalában | Pólusszám, külső kábelátmérő és tömítési feltételek |
| Elágazó csatlakozó | A vezetési út több irányba osztása | Érintkezőelrendezés, bevezetések és közös terhelés |
| Kötődoboz | Hely és előírt környezeti védelem a csatlakozáshoz | Hasznos tér, felszereltség, rögzítés és környezeti feltételek |
A tömör ér és a finomsodratú hajlékony vezető nem ugyanúgy viselkedik a szorítóban. Egy kizárólag tömör vezetőhöz készült kapocs nem feltétlenül alkalmas lámpavezetékhez, akkor sem, ha a névleges keresztmetszet hasonló. Közvetlenül a megengedett vezetőfelépítést és mérettartományt kell ellenőrizni. A behelyezhetőség önmagában nem igazolja a megfelelő érintkezést.
A karos működtetés megkönnyítheti a kezelést, de nem jelent minden vezetékre érvényes jóváhagyást. A tömör, sodrott és érvéghüvellyel ellátott vezetők megengedett tartományai eltérhetnek. A végződés előkészítése is az adott kapocs előírását követi. Egy másik, hasonló sorozatnál bevált eljárást nem szabad automatikusan átvenni.
A vezető anyaga külön kérdés. A rézvezetőkhöz megadott alkalmasság nem terjed ki automatikusan alumíniumra vagy különböző fémek összekötésére. Ha a gyártó enged ilyen használatot, a hozzá tartozó feltételek és segédanyagok is a jóváhagyás részét alkotják. Régi vezetékek vagy szokatlan anyagpárok esetén szakembernek kell meghatároznia a megfelelő megoldást.
A mm²-ben megadott keresztmetszet az ér vezető anyagának területét írja le. A mm-ben megadott külső átmérő a teljes kábelt jelenti a burkolattal együtt. A kapcsot az érhez, a tömítést és a kábelbevezetőt a külső köpenyhez kell illeszteni. Az egyik adat megfelelősége nem helyettesíti a másikat.

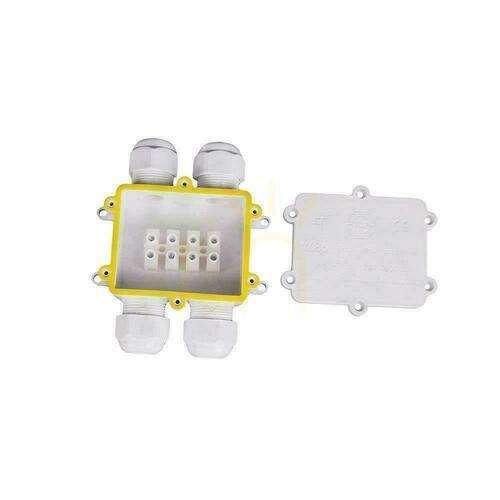

Azonos érkeresztmetszetű kábelek külső mérete eltérhet a szigetelés és a felépítés miatt. Emiatt egy vízálló kábelcsatlakozónak lehet külön mérettartománya az érintkezőkhöz és másik a bevezetésekhez. Mindkettőnek megfelelőnek kell lennie az összes csatlakozó kábel számára. A bejövő és kimenő vezetés nem feltétlenül azonos felépítésű.
A túl tág tömítés nem biztos, hogy az előírt módon szorul a köpenyre. A túl szűk nyílás viszont nem megfelelő alakváltozást okozhat. Véletlenszerű szalag, betét vagy nem előírt tömítőanyag nem helyettesíti a megfelelő méretű bevezetőt. A tényleges kábelhez engedélyezett alkatrész-összeállítást kell használni.
Mindkét működési elv megfelelő lehet, ha a vezetőhöz és az alkalmazáshoz választják. Csavaros kapocsnál a vezető előkészítése és az előírt meghúzás fontos. Rugós mechanizmusnál a vezetőtípus, a keresztmetszet, a behelyezés és az oldás feltételeinek kell egyezniük. A szerelés gyorsasága nem az egyetlen szempont.
Nincs minden sorkapocsra használható közös meghúzási nyomaték. A túl kis és a túl nagy erő különböző hibákhoz vezethet, ezért az adott termék előírása az irányadó. Ugyanígy nem szabad tetszőlegesen több eret egy szorítóhelyre tenni. A vezetők számának és kombinációjának megengedettnek kell lennie, függetlenül a nyílás látszólagos méretétől.
Az átlátszó ház segítheti a vezető helyzetének szemrevételezését. Nem váltja ki a megfelelő alkatrészválasztást vagy a kész kötés szükséges ellenőrzését. A kar vagy a burkolat színe sem egységes áramterhelhetőségi kód minden gyártónál. A tényleges jelöléseket és műszaki adatokat kell összehasonlítani.
Az IP-jelölés a burkolat védelmét írja le meghatározott feltételek között. Az első számjegy a szilárd testekkel és porral, a második a vízzel kapcsolatos védelmet jelzi. Az IP44, IP65, IP66 és IP68 nem egyszerűen ugyanannak a vizsgálatnak különböző fokozata. Az alkalmazást a teljesen összeállított ház és a valós környezet alapján kell megítélni.
Az IP68 nem jelent korlátlan merülési mélységet vagy időt. A konkrét feltételeket a gyártó határozza meg. Ugyanez a jelölés önmagában nem engedély a közvetlen földbe helyezésre sem. A mechanikai védelem, az anyagok ellenállása és a rendeltetésszerű beépítés külön ellenőrzést igényel. A vízsugár elleni védelem és a merítési feltétel sem azonos követelmény.
A megadott védelem a helyesen összeszerelt kialakításra vonatkozik. Számít a kábel mérete, a tömítés, a fedél és a nem használt nyílások megfelelő lezárása. Egy sérült tömítőelem vagy a megengedett tartományon kívüli kábel befolyásolhatja az egész kötést. A nyitott házon szereplő jelölés önmagában nem nyújt védelmet.
A homlokzaton és a kertben a víz mellett napsugárzás, hőmérséklet-változás, szennyeződés és mechanikai hatás is jelentkezhet. A jól záró doboz nem feltétlenül UV-álló, és nem alkalmas minden kültéri helyre. A szükséges tulajdonságokat az anyag- és alkalmazási dokumentációnak kell igazolnia. A fekete műanyag szín önmagában erre nem bizonyíték.
Tervezze meg a ház és a kábel rögzítését, illetve a későbbi hozzáférést. Az elektromos kötés ne vegyen át véletlen húzóerőt vagy elmozdulást. Egy tömszelence rendelkezhet meghatározott tömítési és tartási feladattal, de nem minden bevezető általános húzásmentesítő. A teljes összeállítás rögzítési módját a gyártó feltételeihez kell igazítani.
Több lámpához vezető elágazásnál a közös bejövő szakaszt is figyelembe kell venni. A több kimeneti irány nem jelent több egymástól független áramkorlátot a bemenettől függetlenül. A pólusok, vezetők és terhelések elrendezésének együtt kell megfelelnie. A teljes nyomvonal alkalmasságát a villanyszerelő tudja értékelni.
A külső méret nem mutatja a teljes felhasználható kötési teret. A bevezetések, tömítések, rögzítések és kapcsok helyet foglalnak. A fennmaradó résznek lehetővé kell tennie az erek elrendezését a csatlakozások túlzott nyomása és feszítése nélkül. Több kábelnél azok merevsége és vezetési követelménye is számít.
Ellenőrizze, hogy üres dobozt vagy meghatározott szerelvényekkel ellátott egységet választ. A kész telepítést ábrázoló kép külön beszerezhető részeket is mutathat. A fedélnek és a tömítéseknek az adott házhoz kell tartozniuk. Egy hasonló méretű cserealkatrész nem garantálja az eredeti védelmi tulajdonságokat.
A későbbi megbontást is érdemes előre mérlegelni. Az oldható csatlakozó és a vezető kivételét megengedő szerelőkapocs nem feltétlenül ugyanaz a termék. Tömített ház felnyitásakor a tömítőrészek ellenőrzése vagy előírt cseréje is szükséges lehet. A sértetlennek látszó menet önmagában nem bizonyítja a teljes egység eredeti állapotát.
A kapocs névleges adatai az alkatrész megengedett működési feltételeit adják meg. Nem a kötés energiafogyasztását jelentik, és nem határozzák meg önmagukban az áramkör védelmét. A vezeték, a fektetési mód és a környezet is a vizsgálat része. Egy jobb burkolat nem növeli meg a beleépített, nem megfelelő érintkező terhelhetőségét.
Lámpa mellett, zárt fedél alatt vagy napsütéses helyen más hőmérséklet alakulhat ki, mint szabad levegőn. A megengedett tartománynak a valós alkalmazást kell lefednie. A tömítés és a kábelköpeny saját feltételekkel rendelkezik. Emiatt a doboz anyagának megnevezése nem ad teljes választ az összeállítás alkalmasságára.
Meglévő sérült kötés cseréjénél a kiváltó okot is fel kell tárni. Az elszíneződés, repedés vagy gyenge tartás különböző hibák jele lehet. Egy nagyobb kapocs beépítése a környező kábel és körülmények ellenőrzése nélkül nem feltétlenül oldja meg a problémát. A szükséges javítás terjedelmét szakember határozza meg.
A sínrendszer összekötője meghatározott geometriával és érintkezőkkel készül. Nem azonos egy általános vezetékösszekötővel, még ha táplálást is továbbít. A LED-szalag csatlakozója a szalag szélességéhez, érintkezőihez és villamos kialakításához igazodik. Egy dekoratív mennyezeti takaró pedig rejthet kötést anélkül, hogy általános kötődoboz lenne.
Az ilyen rendszerelemeknél az előírt családdal való kompatibilitás számít, nem pusztán a méret. Az univerzális kapocs is csak a megadott vezetőkhöz és feltételekhez univerzális. A kifejezés nem jelent szabad választást bármilyen feszültség, vezetőanyag vagy környezet esetén.
A rögzített hálózati kötések kiválasztása, elkészítése és vizsgálata szakképzett villanyszerelő feladata. Ez az útmutató a termékek összehasonlítását segíti, nem helyettesíti a tervet, a gyártói előírást vagy a szükséges mérést. Nem szolgál a meglévő vezetők szín alapján történő összekötésének leírására.
Nem. A megengedett vezetőfelépítést és keresztmetszetet az adott mechanizmus gyártója adja meg. Egyes kapcsok tömör érhez készülnek, mások megfelelő hajlékony vezetőt is fogadnak. A végződés előkészítése szintén kötött lehet.
A kapocs a vezető érhez, a tömítés a kábel külső köpenyéhez illeszkedik. Külön méretekről van szó. Azonos érkeresztmetszet mellett is szükség lehet eltérő kábelbevezetőre.
Ezt nem lehet kizárólag az IP-jelölésből eldönteni. A gyártónak az adott alkalmazást és feltételeket engednie kell. A kábel, a mechanikai védelem és a beépítési mód is számít.
Nem. Lehet üres burkolat vagy meghatározottan felszerelt egység. Ellenőrizze a csomag tartalmát és a szükséges kiegészítőket. A kész kötés képe külön választható elemeket is bemutathat.
Nem. A nyílások teljes kábeleket fogadnak, az elektromos pólusok pedig a belső kapcsolatokat írják le. Az érintkezők számát és összeköttetését külön kell megvizsgálni.
Csak akkor, ha a konkrét kapocs az adott számot és kombinációt kifejezetten megengedi. A nyílásban rendelkezésre álló hely nem jóváhagyás. A nem megfelelő összeállítás ronthatja az érintkezést és a tartást.
Nem automatikusan. A vízzel, napsugárzással és hőmérséklettel szembeni ellenállás külön tulajdonság. Mindegyik szükséges feltételt meg kell erősíteni az adott elhelyezéshez.
Nem. Az ilyen alkalmasság a meghatározott termék-összeállítástól és szerelési feltételektől függ. Pusztán a szorító működtetési módjából nem következik. A teljes kötést kell értékelni.
A ház méretének kiválasztása előtt egyeztesse a vezetőket, az érintkezési elrendezést és a környezetet. Az egyéb szükséges részeket az elektromos kiegészítők között tekintheti át, mindig a teljes világítási rendszerhez illesztve.
