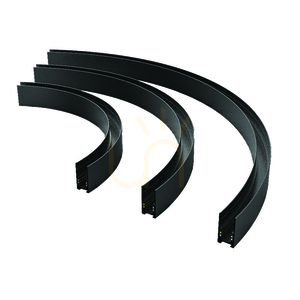

A Zambelis 22090 a 48V Circles-Curved Magnetic System íves mágneses sínje. Homokhatású fekete felületű alumíniumprofilja 120°-os ívet alkot, és felületre szerelve vagy függesztve használható. Világítási rendszer alkatrésze, nem meghatározott teljesítményű, fényáramú vagy színhőmérsékletű kész lámpatest.
600 mm-es átmérő, egyharmad körív

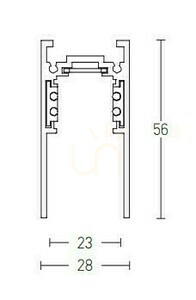

A Ø600 mm jelölés annak a körnek az átmérőjét adja meg, amelynek vonalát a sín követi. A 22090 nem zárt gyűrű, hanem a kerület egyharmadát jelentő íves szakasz. A gyártó 628 mm hosszúságot, 28 mm szélességet és 56 mm magasságot tüntet fel. Az összeállítás tervezésekor ezért külön kell kezelni a görbület átmérőjét és az egyes elemek hosszát.
A profil belső keresztmetszeti mérete 23 mm. Ezeket az adatokat érdemes összevetni a további rendszerelemek dokumentációjával. A hasonló forma és az azonos fekete szín önmagában nem igazolja a mechanikai illeszkedést.
Két szerelési mód ugyanahhoz a sínhez
Ez a változat felületre szerelhető, illetve függesztett kialakításban is alkalmazható. Függesztéshez a Zambelis a 22121 készletet írja elő, amely nem része a csomagnak. Ennél a szerelési módnál tehát a külön függesztőkészlettel is számolni kell a rendelés összeállításakor.

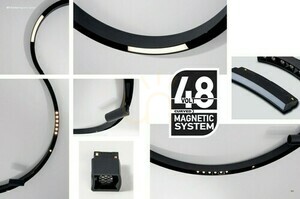

A sín 48 V-os mágneses rendszerhez tartozik. A fényforrásmodulokat és a tápellátás elemeit ehhez a konkrét Zambelis-rendszerhez kell kiválasztani; az egyező feszültség önmagában nem bizonyítja a kompatibilitást. A teljesítményt, a fényáramot és a fény színét a kiválasztott lámpatestek határozzák meg, nem az íves profil.
Az ív helye a világítási tervben

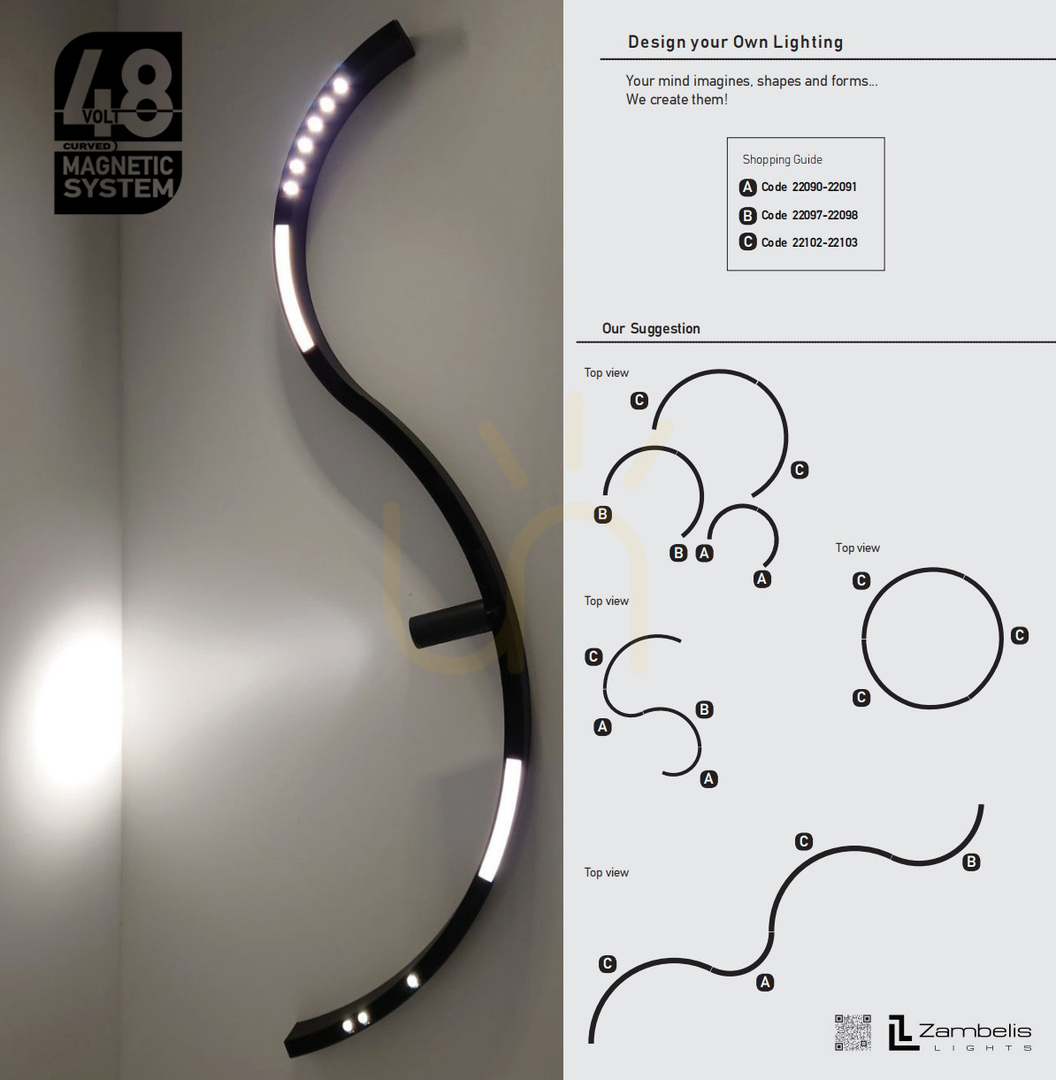

A keskeny alumíniumkeresztmetszet és az egyszerű íves vonal modern, minimalista összeállításokhoz illik. A konkrét felhasználást és a fényhatást a sínre kerülő lámpatestekkel együtt kell értékelni. A nagyobb rendszereket bemutató képek nem jelentik azt, hogy minden látható világítási modul a 22090 tartozéka. Változatok összehasonlításakor a cikkszámot, az ív szögét és az átmérőt is ellenőrizze.
