Zambelis 2083B-C2 vízszintes 90°-os sarokcsatlakozó trimless, 48 V-os mágneses sínhez, fekete

90°-os sarokcsatlakozó a Zambelis 48 V-os mágneses sínhez

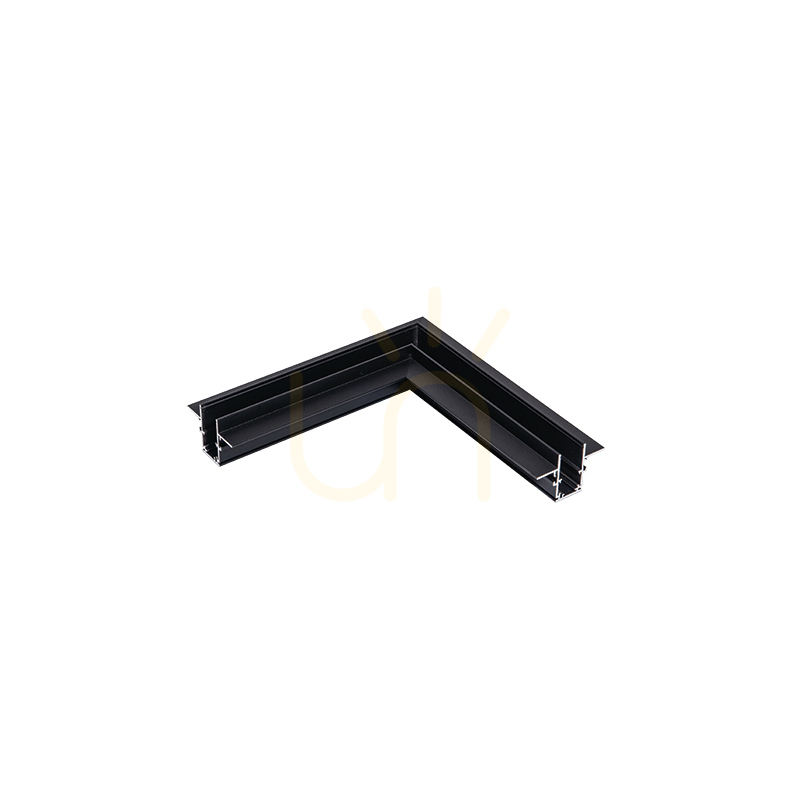

A 2083B-C2 nem lámpatest – a Zambelis 48 V-os mágneses rendszerének szerkezeti eleme, amellyel a fényvonal sarkot fordulhat. A lapos, L alakú profil két sínszakaszt köt össze 90°-ban, vízszintes síkban, vagyis ott, ahol a vonal a mennyezeten irányt vált. A gyártó 50 × 50 mm-es méretet ad meg, a sarok tehát nem töri meg a folyamatos vonal ritmusát – egyszerű profilhajlításnak látszik.

Trimless szerelés – a sín eltűnik a mennyezetben

Az elem a trimless, azaz keret nélküli vonalhoz tartozik. A profilt úgy süllyesztik a mennyezetbe, hogy a széle a vakolat vagy a lap síkjában záruljon; nincs látható keret és nincs rozetta. Az eredmény egy sötét rés a mennyezetben, amelyben a mágneses lámpatestek mozognak – ezt a megoldást használják azokban az építészeti projektekben, ahol a szerelvénynek láthatatlannak kell maradnia. Éppen ezért a sarok külön alkatrész, nem hajlított szakasz: csak a gyári forma garantálja, hogy bevakolás után az élek pontosan találkozzanak.

Mivel működik együtt

A gyártó a deep track típusú mágneses alumíniumprofilokkal való kompatibilitást jelöli meg: 2083B-1, 2083B-2 és 2083B-3. A kötés elkészítéséhez ezen felül szükség van a 20105 rugalmas összekötőre (Flex Connector) – ez viszi át a betáplálást a sarkon –, és nem tartozéka ennek a tételnek. Érdemes a sarokkal együtt megrendelni. A függőleges síkú irányváltás (például mennyezetről falra) megfelelője a 2083B-C1 sarok.

Kivitel

Az alkatrész alumíniumból készül, sandy black kivitelben – finom, homokos szerkezetű feketében, amely szórja a csillanásokat, és nem őrzi meg az ujjlenyomatot úgy, mint a sima lakk. Ugyanez az árnyalat végigfut a teljes 2083B vonalon, így a sarok nem üt el az egyenes szakaszoktól. Az IP20 száraz beltérre sorolja a rendszert, a mechanikai ellenállás IK2, a megadott üzemi hőmérséklet-tartomány pedig −35 és 50 °C között van.

A szerelés megtervezése

A trimless sarkokat a mennyezettel együtt tervezik, nem annak elkészülte után – a profilhoz vakolás előtt kialakított fészek kell. Tervezéskor érdemes minden irányváltást megszámolni: minden vízszintes forduló egy 2083B-C2 plusz egy 20105 összekötő, minden függőleges pedig egy 2083B-C1. Az alkatrész saját tömege (0,2 kg bruttó) szerkezetileg jelentéktelen, a sarkok száma viszont befolyásolja a megrendelendő egyenes profil teljes hosszát.

Műszaki adatok

• Típus: 90°-os sarokcsatlakozó, vízszintes, 48 V-os mágneses rendszerhez
• Szerelési vonal: trimless (keret nélküli, süllyesztett)
• Kompatibilitás: deep track mágneses profilok 2083B-1, 2083B-2, 2083B-3
• Szükséges szerelvény: 20105 rugalmas összekötő (Flex Connector) – külön vásárolható
• Gyártói méret: 50 × 50 mm
• Anyag: alumínium
• Szín: homokfekete (sandy black)
• Védettség: IP20 | Ütésállóság: IK2
• Üzemi hőmérséklet: −35 és 50 °C között
• A sarok függőleges változata: 2083B-C1
• Gyártói kód: 2083B-C2 | EAN 5213010015246
