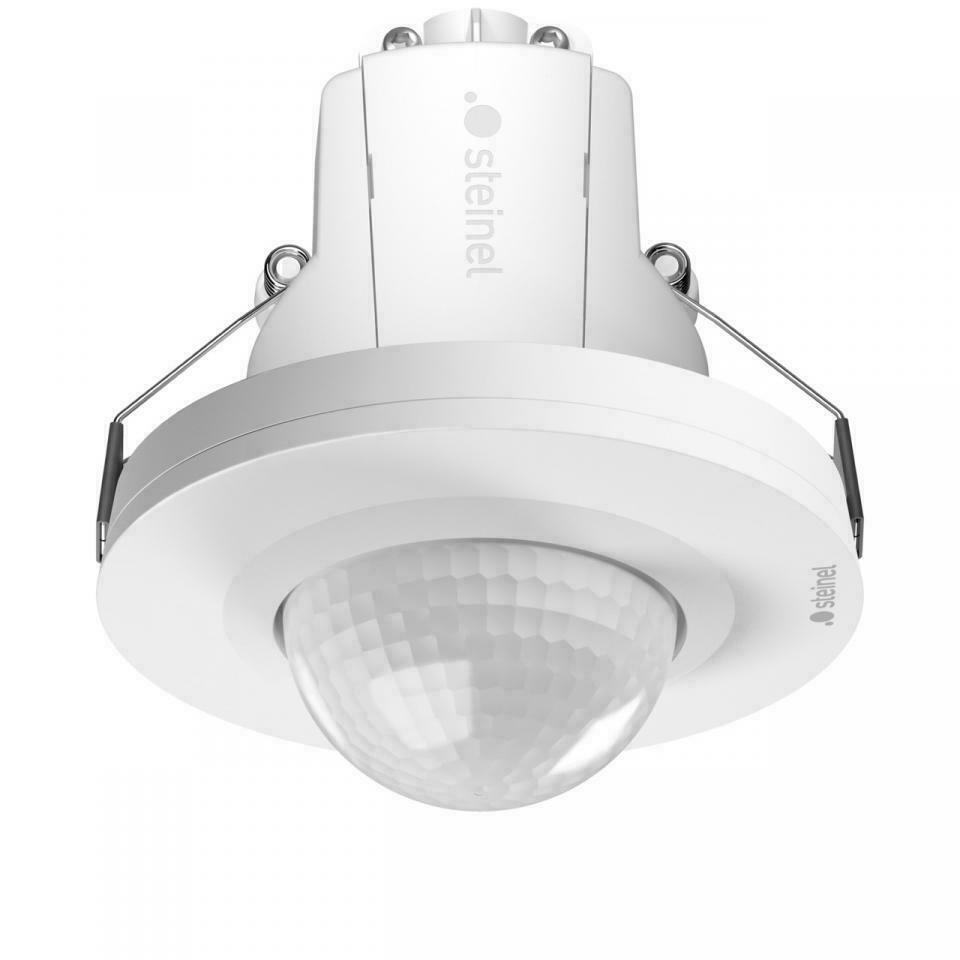

STEINEL PD-24 ECO COM1 mozgás- és jelenlétérzékelő, mennyezetbe süllyesztett, fehér, 087852

A PD-24 ECO COM1 a STEINEL Eco Plus sorozatának mozgás- és jelenlétérzékelője, mennyezetbe süllyesztett kivitelben, fehér színben. Beépítés után csak egy 109 mm átmérőjű kerek gyűrű marad látható. A szereléshez mágneses tartó szolgál — a ház szerszám nélkül pattintható be és ki, ami az álmennyezetben végzett későbbi szerviznél számít.

Két hatótávolság, nem egy

Ebben áll a mozgásérzékelő és a jelenlétérzékelő közti teljes különbség, és érdemes megérteni vásárlás előtt. A mozgást — a helyiségen áthaladó személyt — az érzékelő 24 m átmérőjű körben (452 m²) észleli. A jelenlétet — az íróasztalnál mozdulatlanul ülő ember apró mozdulatait — csak 7,5 m átmérőjű körben (44 m²). Sugárirányban, azaz az érzékelő felé tartó mozgásnál a hatótáv 5,5 m. A szerelési pontot ezért a jelenléti zónához kell választani, nem a legnagyobb számhoz: annak az íróasztalnak, ahol valakinek a fény kialvása nélkül kell dolgoznia, az érzékelőtől számított 3,75 m-en belül kell lennie.

Mit tud a COM1 kimenet

A COM1 kivitel be- és kikapcsolja az áramkört — nem szabályoz fényerőt és nem tart állandó megvilágítást. A kimenet ohmos terhelésre 2000 W-ra méretezett, de 8 W fölötti LED fényforrásokra csak 500 W, legfeljebb 176 µF kapacitív terhelés és 50 lámpatest mellett. A gyakorlatban a második szám a fontosabb — a LED-es szerelvények jóval hamarabb elérik a korlátot, mint amit a 2000 W sugall.

Beállítások

Az alkonykapcsolási küszöb 2 és 1000 lx között állítható, a bekapcsolási idő 5 másodperctől 60 percig; mindkettő potenciométerrel vagy a Smart Remote-tal. Az érzékelőnek van TEACH üzemmódja a fényküszöb betanítására, tesztüzemmódja, valamint fél- és teljesen automatikus működése. Az érzékelési szög 360°, az egyes szegmensek pedig a mellékelt takarólemezekkel kitakarhatók — hasznos, ha folyosó vagy ablak esik a látómezőbe.

Csoportba kötés

Kábellel akár 10 érzékelő köthető össze master/master módban, így egy áramkör lefedhet egy hosszú közlekedőt vagy egy nagy termet anélkül, hogy külön zónákra kellene osztani. Nyomógomb-bemenet is van, a fény tehát az érzékeléstől függetlenül kézzel is kapcsolható.

Szerelés és üzemi feltételek

Az ajánlott szerelési magasság 2,8 m, a megengedett tartomány 2–10 m. Az érzékelő −20 és 50 °C között működik, IP20 védettségű, háza műanyag. Nettó tömege 0,215 kg. A STEINEL öt év gyártói garanciát ad rá. A hatótávolságokat külső fél a sensNORM szerint hitelesítette és mérte.

Műszaki adatok

• Cikkszám: 087852
• Sorozat: PD-24 ECO (Eco Plus, Professional Line)
• Típus: mozgás- és jelenlétérzékelő
• Kivitel: COM1 (be/ki), mennyezetbe süllyesztett
• Szín: fehér
• Technológia: passzív infravörös, vegyes fénymérés
• Érzékelési szög: 360°
• Mozgás hatótávolsága: Ø 24 m (452 m²)
• Jelenlét hatótávolsága: Ø 7,5 m (44 m²)
• Sugárirányú hatótávolság: Ø 5,5 m (24 m²)
• Kapcsolható teljesítmény: 2000 W (ohmos), 500 W 8 W fölötti LED-re, max. 176 µF, 50 lámpatest
• Alkonykapcsolási küszöb: 2–1000 lx
• Bekapcsolási idő: 5 s – 60 perc
• Összekötés: master/master, akár 10 érzékelő
• Szerelési magasság: 2–10 m (optimálisan 2,8 m)
• Üzemi hőmérséklet: −20 és 50 °C között
• Védettség: IP20
• Anyag: műanyag

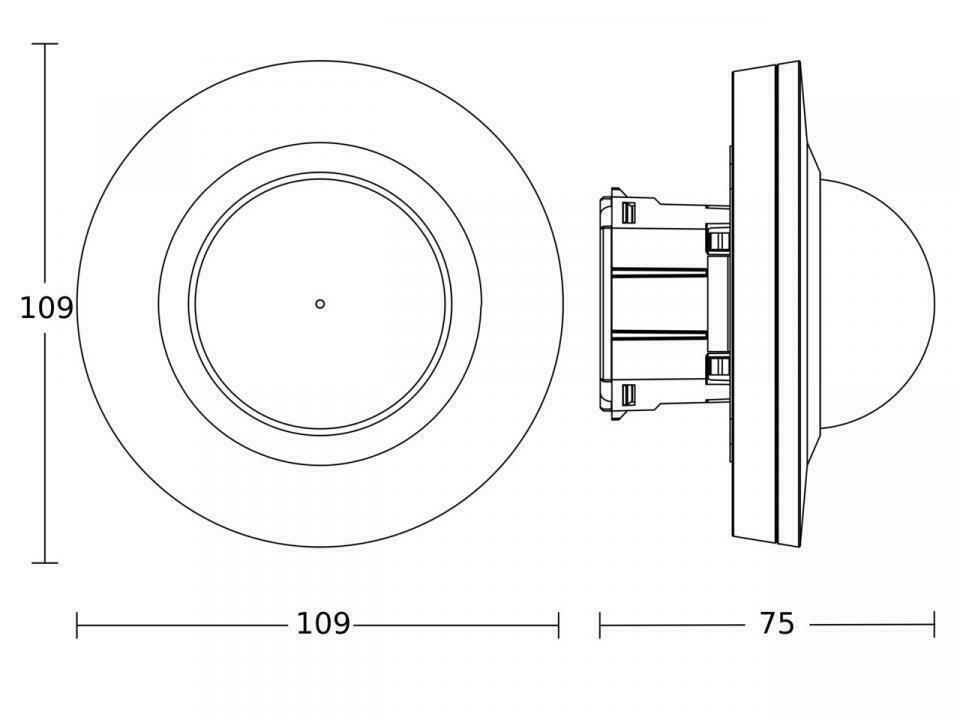

• Méretek: Ø 109 × 114 mm
• Nettó tömeg: 0,215 kg
• Gyártói garancia: 5 év
