Az IS 345 PF UP a Steinel Professional sorozatának süllyesztett mozgásérzékelője, folyosók, átjárók és többszintes parkolók mennyezetébe. A passzív infravörös érzékelő teljes 360°-ot fog át, lencséjének nyílásszöge azonban mindössze 45°, így az érzékelési mező keskeny és nagyon hosszú — pontosan olyan, amilyet egy közlekedő igényel.
Folyosóra szabott hatótávolság
Az érzékelő sugárirányban 12 x 6 m-t (72 m²), érintőirányban 23 x 6 m-t, vagyis 138 m²-t figyel a mozgás tengelye mentén. A mező 280 kapcsolási zónára oszlik, és a burkolat alatti terület is felügyelet alatt áll, így senki nem halad át észrevétlenül az érzékelő alatt. A csomag tartalmaz egy ráhúzható takaróelemet, amellyel egyes lencseszegmensek kitakarhatók, és lerövidíthető a hatótávolság ott, ahol az érzékelés nem kívánatos, például a szomszédos helyiségbe nyíló ajtó mellett.
Az ajánlott szerelési magasság 2,5–5 m, a gyártó 2,8 m-t nevez optimálisnak. Az érzékelő mennyezeti dobozba kerül, süllyesztett vezetékezéssel.
PF változat: potenciálmentes érintkező

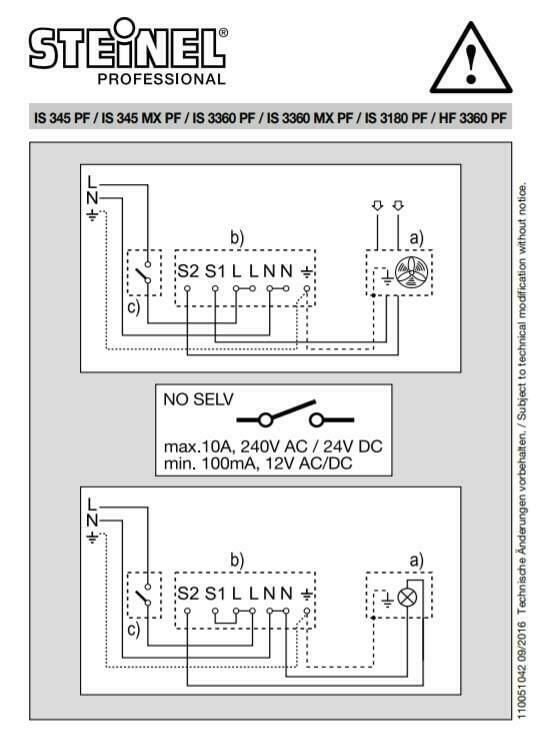

A PF a potenciálmentes érintkezőre utal. A hagyományos érzékelőtől eltérően, amely egyszerűen 230 V-ot ad a lámpatestre, az IS 345 PF olyan áramkört zár, amely teljesen el van választva a saját tápellátásától. Így más feszültségen vagy más körön működő eszközök is vezérelhetők: DALI és 1–10 V-os előtétek, szellőző- és klímaközpontok bemenetei, kapuvezérlések vagy épületautomatikai rendszerek. A Steinel bekötési rajza szerint az érintkező legfeljebb 10 A-t kapcsol 240 V AC, illetve 24 V DC mellett, minimum 100 mA-nél és 12 V-nál; nem SELV áramkörről van szó.
Terhelhetőség és beállítások
- Kisfeszültségű halogén: 2000 VA
- Fénycsövek elektronikus előtéttel: 1500 W
- Kompenzálatlan fénycsövek: 1000 VA, soros és párhuzamos kompenzálással: 400-400 VA
- LED lámpák 2 W alatt: 100 W, 2 és 8 W között: 300 W, 8 W felett: 600 W
- Kapacitív terhelés: 176 µF
- Alkonykapcsolási tartomány: 2–1000 lx, TEACH betanítással
- Utánvilágítási idő: 5 másodperctől 15 percig
- Üzemmódok: normál és teszt üzem, kényszerített be- és kikapcsolás
- Beállítás: a modul potenciométerei, szerviz-távvezérlő vagy az univerzális Smart Remote (külön vásárolható)
Műszaki adatok
- Technológia: passzív infravörös, vegyes fénymérés
- Érzékelési szög: 360°, a lencse nyílásszöge 45°
- Tápellátás: 220–240 V, 50/60 Hz
- Védettség: IP20, kizárólag beltéri használatra
- Üzemi hőmérséklet: -20 és +50 °C között
- Méretek (h x sz x m): 78 x 94 x 94 mm
- Nettó tömeg: 0,155 kg
- Ház: UV-álló műanyag, fehér RAL 9003
- Összekapcsolás: igen, master/master, kábelen
- Gyártói garancia: 5 év
Hol működik jól
Több, master/master módban kábellel összekötött érzékelő hosszú közlekedőket szolgál ki: mindegyik a saját zónájában reagál, és az egész csoportot kapcsolja, így a fény az érkező előtt jár, nem pedig mögötte gyullad ki. Ez a szokásos megoldás irodaházakban, szállodákban, társasházi közös terekben, raktárakban és mélygarázsokban. A potenciálmentes érintkező ráadásul lehetővé teszi, hogy az érzékelő a meglévő vezérlésbe illeszkedjen a világítási körök átépítése nélkül.
