Rendl EUTRAC R11328 L-csatlakozó 3 fázisú sínhez, belső polaritás, betáplálással, 16 A, ezüstszürke

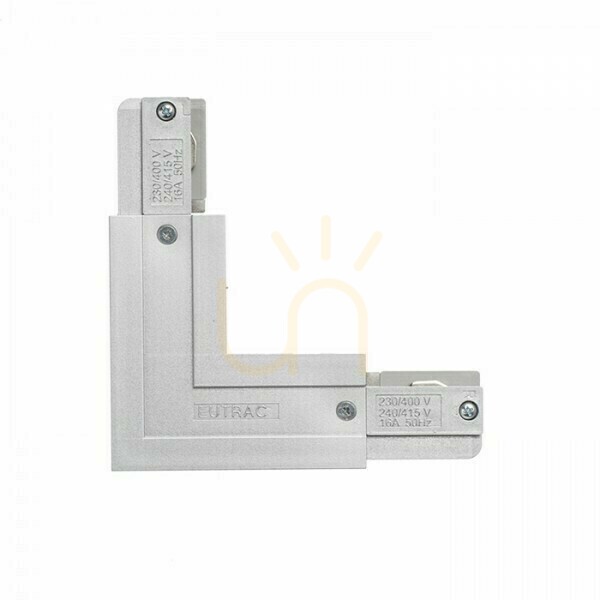

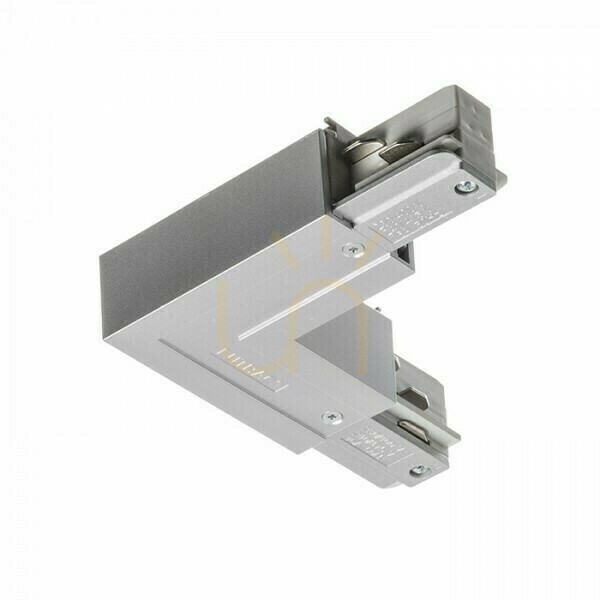

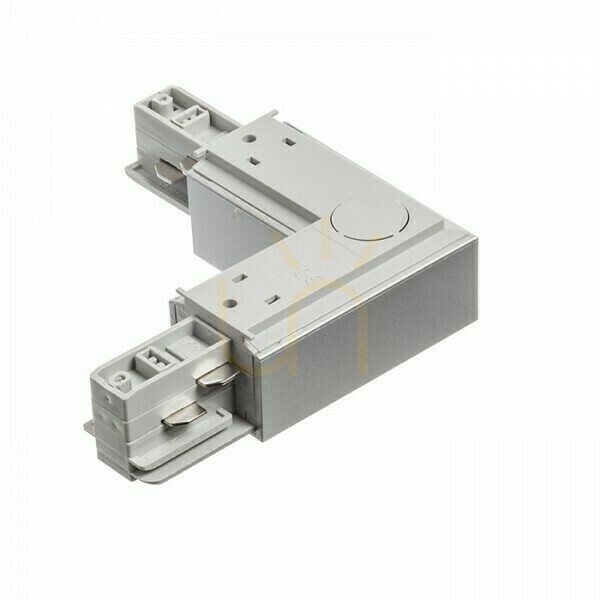

Ez egy L-csatlakozó a Rendl háromfázisú EUTRAC sínrendszeréhez – az az elem, amely két sínszakaszt derékszögben köt össze. Ezüstszürke kivitel, belső polaritás.

A polaritás – a rendelésnél ez a lényeg

A háromfázisú sín nem szimmetrikus: a védővezető az egyik oldala mentén fut, és ettől függ, merre „néz" a sín a felszerelés után. Ha a nyomvonal sarkot vesz, a sarok kétféleképpen alakítható ki – a védővezetővel a kanyar belső vagy külső oldalán. Mindegyikhez más csatlakozó való, és nem cserélhetők fel. Ez a belső polaritású változat. A Rendl gyártja a külső polaritású ikertestvérét is – rendelés előtt nézd meg a nyomvonalrajzot vagy a már felszerelt sínt.

Csatlakozó, amely egyben betáplálás is

Ez nem pusztán mechanikus toldás: ezen az elemen keresztül be lehet táplálni a rendszert. Egyetlen alkatrész intézi tehát a sarkot és a 230 V-os csatlakozási pontot is, így a betáplálás elrejthető a helyiség sarkába ahelyett, hogy külön betápot kellene beiktatni egy egyenes szakasz közepére. Maximális terhelés: 16 A – ez a határ az ezen a ponton át táplált teljes szakaszra vonatkozik.

Három kör, és hogy mire jó

A háromfázisú rendszer három független áramkört visz egyetlen sínben. A lámpatestek az adapter elforgatásával kerülnek a kiválasztott körre, így egyetlen sínből három fényjelenet vezérelhető külön kapcsolókkal: például a kirakat fölötti spotok, az általános világítás és a kiszolgálótér. Üzletekben, galériákban és irodákban ez a szabvány.

Kompatibilitás

Az elem az EUTRAC / Eurostandard 3 fázisú rendszerhez tartozik, 230 V-ra. Illik e rendszer falon kívüli sínjeihez és a többi elemhez: egyenes és rugalmas csatlakozókhoz, zárósapkákhoz, sodronyfüggesztésekhez és adapterekhez. Süllyesztett sínhez a Rendl külön csatlakozóváltozatokat kínál – ez a falon kívüli kivitelhez való. Méretek: 7,8 × 7,8 cm, magasság 3,3 cm; tömeg 160 g.

Műszaki adatok

• Gyártói kód: R11328 (Rendl, EUTRAC rendszer), EAN 8595685404868
• Típus: L-csatlakozó betáplálási lehetőséggel, belső polaritás
• Rendszer: 3 fázisú, Eurostandard / EUTRAC; 230 V
• Maximális terhelés: 16 A
• Méretek: 7,8 × 7,8 cm, magasság 3,3 cm; tömeg 160 g
• Szín: ezüstszürke (fehérben és feketében is kapható)
• Kivitel: falon kívüli sínhez
