A LUMINES STRADA M3 a STRADA világítási rendszer ezüstszínű, eloxált szerelőprofilja. Ez a változat 1 m hosszú, gyártói cikkszáma 10-1114-10. A nyitott keresztmetszet és a hosszanti vezetőhornyok a tartószerkezet részét alkotják: ez nem a LED-szalagot hordozó világítási profil.
Szerelési elem, nem kész lámpatest

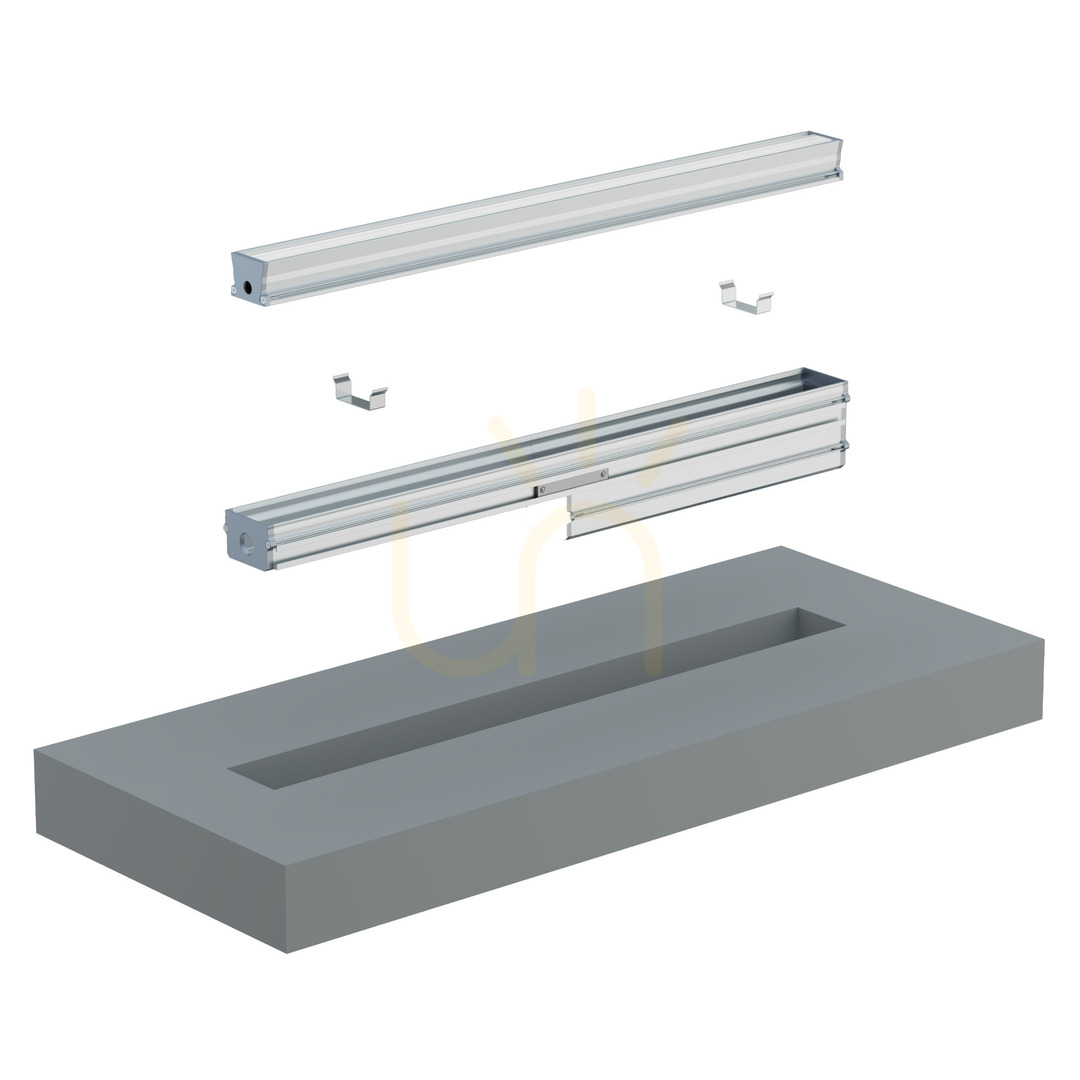

Az M3 a STRADA szerkezet aljzatba történő beépítéséhez használható. A gyártó ábrái bemutatják a STRADA világítási profil rögzítőkapcsokkal történő behelyezését az M3 profilba, valamint a kiegészítő STRADA M1 szerelőprofillal kialakított változatot is. A rendszer összeállításakor ezért külön kell kezelni az M3 szerelőprofilt, a STRADA világítási profilt és a választott elrendezés többi alkatrészét.

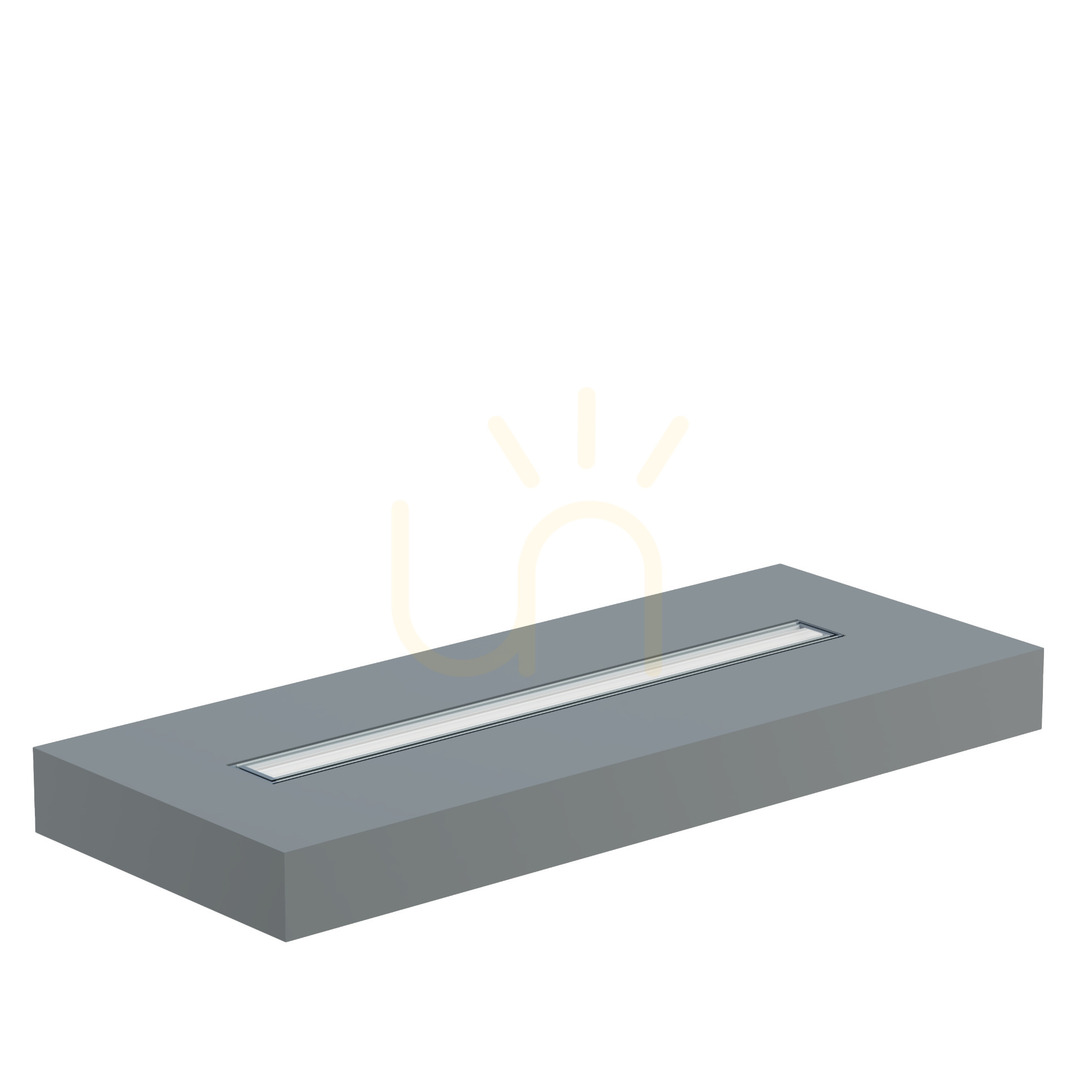

A SOLID burkolat, a LED-szalag, a kapcsok és a végzárók külön elemekként szerepelnek a szerelési rajzokon. A kész fényvonalat mutató képek ezek összeépítését szemléltetik, nem az önálló szerelőprofilt. Az ezüstszínű M3 önmagában nem világít.
1000 mm-es szakasz a tervezett rendszerhez
A 10-1114-10 cikkszám 1000 mm hosszúságot jelöl. Ezt a méretet vesse össze a tervezett beépítési szakasszal; a gyártó hosszabb M3 profiljai más változatok. A STRADA család többek között kocsibeállók és burkolt felületek világításához készült. A teljes rendszer tömítettségi és terhelhetőségi adatai a megfelelően kiválasztott és összeépített szerkezetre vonatkoznak, nem az önálló, nyitott M3 profilra.
