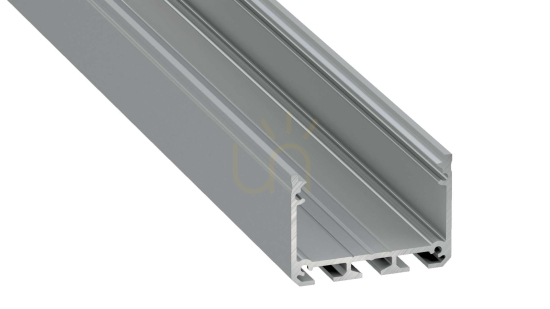

LUMINES LED profil típus ILEDO ezüst eloxált 3 m

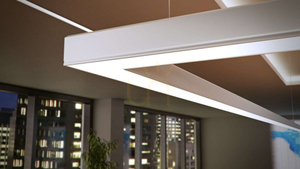

Építészeti profil LUMINES típusú iLEDO felszíni használatra és függő világítás elemeként.A MODI szerelési profillal való kompatibilitásának köszönhetően lehetőséget biztosít a tápegység esztétikus telepítésére.

Színváltozatok:
- Ezüst eloxált profil,

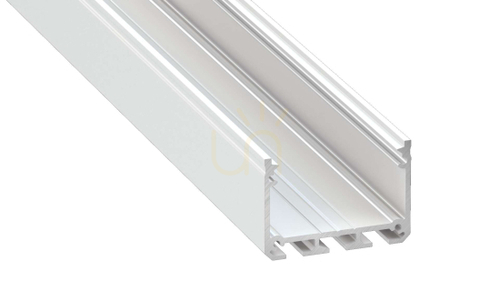

- fehér lakkozott profil (RAL9016),
- fekete lakkozott profil (RAL9005 matt).

Felszerelési mód:
- Kétoldalas ragasztószalag,
- rögzítő rugók,
- hevederek (függesztett világításként),
- rögzítőkonzolok

Üvegek (redőnyök):
- SZÉLES
* átlátszó (PVC/PMMA/PC),
* matt (PVC/PMMA/PC),
* matt tejes (PVC/PMMA/PC),
* tejes matt (PMMA).
- PRISMATIC PC
* átlátszó (PC)
A profil tetejéről préseléssel szerelhető.
- diffúzor LUMINES raszter WIDE

KAPCSOLAT
- 4 színváltozatban (fehér, ezüst, szürke, fekete).

TOVÁBBI TARTOZÉKOK:
- Egyenes csatlakozó,
- 90°-os szögletes csatlakozó,
- keresztirányú szögcsatlakozó,
- 120°-os szögcsatlakozó,
- MODI rögzítési profil,
- szerelőrugók,
- hevederek,
- ILEDO fém konzol

Profilok szelvényekben kaphatók: 1000 mm, 2020 mm, 3000 mm.
Lehetőség van hosszabb szakaszok beszerzésére a szerviz irodával való kapcsolatfelvétel után.

Szerelési utasítás a WIDE diffúzorral ellátott ILEDO profilhoz a rögzítőcsavar használatával.

Az ILEDO profil WIDE lámpaernyővel szerelőcsavarral történő felszerelésének végeredménye

Az ILEDO profil függőleges síkban, 90°-os szögben történő illesztése

ILEDO profilok vízszintes síkban, 90°-os szögben történő illesztése

A tápegység elrejtésének lehetősége az ILEDO profilban a MODI szerelési profil segítségével

Sematikus ábra a világítási rendszer alkatrészeinek összeszereléséről ILEDO profil és (1) WIDE diffúzor, (2) három LED csík, (3) sapka lyuk nélkül, (3a) sapka lyukkal, (4) rögzítő csavar, (5) sapka rögzítő csavarok felhasználásával.
