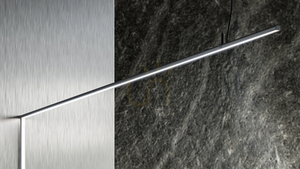

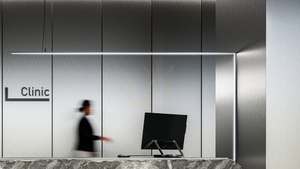

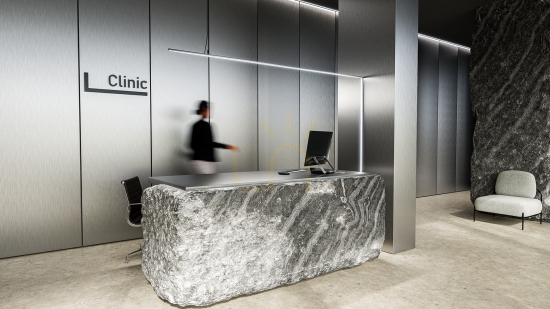

Az axel a LUMINES Design+ sorozat alumíniumprofilja, LED szalaghoz bútorban és belsőépítészeti részletekben — falon kívül szerelve vagy sodronyon függesztve. Ez a változat nyers: alumínium eloxálás és lakk nélkül.
Mit jelent a „nyers”
A nyers profil olcsóbb az eloxáltnál és a lakkozottnál, mert kimarad belőle a felületkezelés lépése. Ennek két következménye van. Egyrészt a bútor vagy a fal színére festhető, amit az eloxált anyag előkészítés nélkül nem fogad be. Másrészt a nyers alumíniumnak nincs védőrétege és idővel elmattul; beltérben ez nem számít, nedves környezetbe azonban nem ez a profil való. Ha kész, tartós felületet szeretne, ugyanez a profil eloxált és lakkozott kivitelben is létezik.
Méretek és szalag

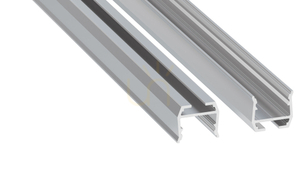

A keresztmetszet 15,8 × 13,8 mm, a belső csatorna felül 13,0 mm, az alján 11,9 mm széles. A gyártó legfeljebb 12 mm széles LED szalagot enged meg — ez gyakorlatilag minden szokásos 8 és 10 mm-es szalagot és a 12 mm-es COB szalagok többségét lefedi. Ez a darab 2,02 m (2020 mm) hosszú; ugyanez a profil 1,0 m és 3,0 m hosszban is kapható.
Szerkezeti megoldások
Az oldalélek a szerkezeti minimumig vékonyítva vannak, így a szerelés után elsősorban a fényvonal látszik, nem a ház. Az alap vastagított — jobban vezeti el a szalag hőjét, ami közvetlenül a diódák élettartamában térül meg. Az aljba süllyesztett furatok készíthetők, hogy a csavarfejek egy síkba kerüljenek a felülettel és ne akadjanak a szalagba. A függesztés rögzítései a szerkezeten belül rejtve vannak.
Mire van szükség a profilon kívül
A profil csak a test. Külön kell választani a burát (nano sorozat: OPAL, CLEAR vagy BLACK — felülről pattintva), a végzáró sapkákat (alumínium vagy ABS, kábelnyílással vagy anélkül), a LED szalagot és a tápegységet — utóbbi a profilon kívülre kerül. A szereléshez axel tartók, sodronyfüggesztők, Ø 5 mm-es kábeltartók és összekötők állnak rendelkezésre: egyenes, 90°-os, 120°-os és keresztirányú szögletes.
Szerelés és tömítés
A profil csavarral, kétoldalas ragasztószalaggal, tartóval vagy függesztéssel rögzíthető. Alapesetben az összeállítás IP20 védettségű; megfelelő tömítéssel az axel rendszer IP68-ig tömíthető. A fény a szerelési síkra merőlegesen lép ki.
Műszaki adatok
- Gyártó: Lumines Lighting
- Sorozat: LUMINES Design+
- Rendszer: axel
- Cikkszám: 10-1360-20
- EAN: 5904405940457
- Típus: alumíniumprofil LED szalaghoz
- Felület: nyers (alumínium, eloxálás és lakk nélkül)
- Hossz: 2,02 m (2020 mm)
- Keresztmetszet: 15,8 × 13,8 mm
- Csatornaszélesség: 13,0 mm (felül), 11,9 mm (alul)
- Legnagyobb szalagszélesség: 12 mm
- Alak: téglalap
- Szerelés: falon kívüli vagy függesztett (csavar, kétoldalas ragasztó, tartó, sodrony)
- Sugárzás iránya: a szerelési síkra merőlegesen
- Védettség: IP20 (IP68-ig tömíthető)
- Tápegység helye: a profilon kívül
- Anyag: alumínium
- Búra, végzárók, szalag és tápegység: nem tartozék
