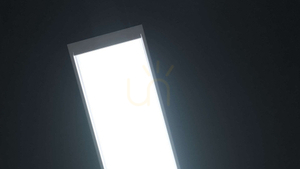

A LUMINES SUBLI mély süllyesztett profil gipszkarton szerkezetekhez. A test két oldalán futó peremeket be kell gipszelni, így a fal vagy a mennyezet elkészülte után már csak a világító rés látszik — az alumínium eltűnik a glett és a festék alatt. Ez a tétel egy 1 méteres szakasz fekete lakkozott kivitelben.

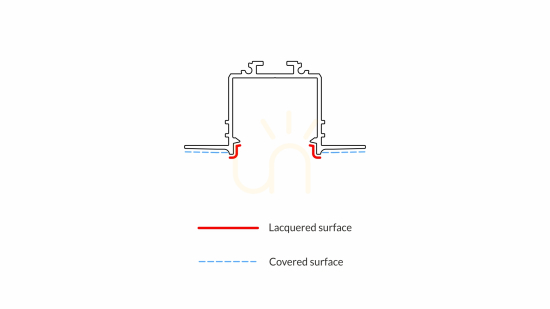

Keresztmetszet és befogadóképesség
A csatorna 25,0 mm széles és 19,3 mm mély, ami elegendő két LED szalag egymás melletti elhelyezésére. Süllyesztett profiloknál ez ritka lehetőség, és közvetlenül meglátszik a fényerőn: egyetlen fényvonal képes megvilágítani egy helyiséget, nem csupán kiemelni egy élt. A test 27,4 mm széles és 27,5 mm magas, a szerelőperemekkel együtt pedig a profil 53,4 mm-re szélesedik — ezzel a szerkezet tervezésekor számolni kell.
Megengedett terhelés
Az alumínium hűtőbordaként dolgozik, és éppen ez szabja meg a teljesítményhatárt. A gyártó 35,0 W-ot ad meg 55 °C profilhőmérsékleten és 46,2 W-ot 65 °C-on. A magasabb érték melegebb házat és a diódák gyorsabb öregedését jelenti, ezért zárt beépítésnél érdemes az alsó határhoz közelebb tervezni. A tápegység a profilon kívülre kerül.
Szerelés

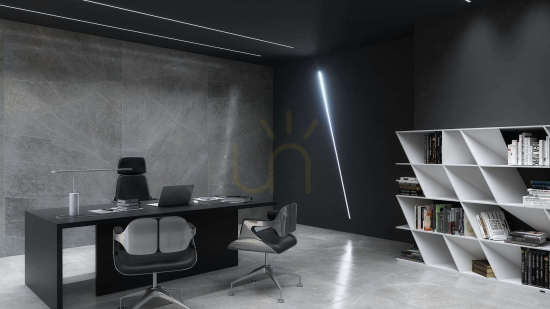

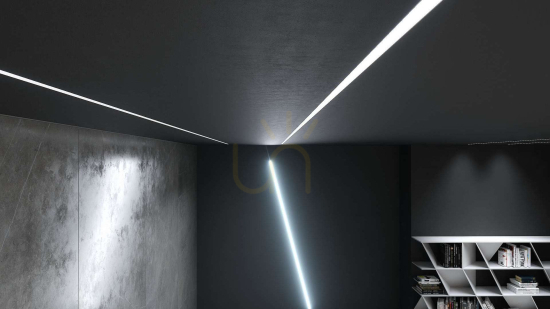

Két út közül lehet választani: szerelőrugók, amelyek a profilt a kész nyílásban kifeszítik, illetve közvetlen beépítés a rétegbe — a profilt a lapok közé helyezik, a peremeket hálóval és gipsszel takarják, a felületet pedig a fallal együtt festik. A rendszerhez egyenes, 90°-os és 120°-os sarok- valamint kereszt-sarokösszekötő tartozik, így a fényvonal megszakítás nélkül vezethető a mennyezetről a falra. Az alumínium végzáró kábelnyílással, fehér, fekete és ezüst színben kapható.
Búrák és változatok
A profil a DOUBLE búrákkal működik együtt, PMMA és polikarbonát kivitelben: átlátszó, fagyott, tejszínű, frosted tejszínű, opál és fekete, továbbá a DOUBLE FLEX opál búrával és a RASTER DOUBLE rácsozattal. Maga a profil 1000, 2020 és 3000 mm-es szakaszokban, rendelésre pedig 6 méterig kapható, fehér lakkozott, fekete lakkozott és ezüst eloxált színben. Az IP20 védettség száraz beltérre jelöli ki; nem tömíthető és nem rájárható.
Műszaki adatok
- Gyártó: LUMINES Lighting
- Rendszer: SUBLI
- Cikkszám: 10-0555-10
- EAN: 5904405919026
- Anyag: alumínium
- Felület: fekete lakkozott
- Hossz: 1000 mm
- Teljes szélesség peremmel: 53,4 mm
- Testszélesség: 27,4 mm
- Teljes magasság: 27,5 mm
- A profil belseje: 25,0 × 19,3 mm
- Alak: téglalap
- Szerelés: süllyesztett — szerelőrugókkal vagy a peremek begipszelésével
- A fénysugár iránya: a profilra merőleges
- LED szalagok száma: kettő egymás mellett
- Maximális disszipált teljesítmény: 35,0 W 55 °C profilhőmérsékleten
- Maximális disszipált teljesítmény: 46,2 W 65 °C profilhőmérsékleten
- A tápegység helye: a profilon kívül
- Védettség: IP20 (nem tömíthető)
- Rájárható: nem
- Toldható: igen
- További hosszak: 2020 mm, 3000 mm, rendelésre 6 m-ig
- További színek: fehér lakkozott, ezüst eloxált
