Antigo Komatsu 6581 tápegység mágneses sínhez, 100 W / 48 V DC, falon kívüli, 190 x 50 x 37 mm

A 6581 tápegység az Antigo Komatsu mágneses sínrendszerének alkatrésze. A hálózati feszültséget 48 V DC-re alakítja, és akár 100 W-ot ad a sínnek.

Tápegység nélkül a mágneses sín nem működik

Ezt ki kell mondani, mert az első rendelésnél félreértést okoz. A Komatsu sín 48 V egyenfeszültséggel működik, nem 230 V-tal — a lámpatestek tehát nem köthetők közvetlenül a házi hálózatra. Ez a tápegység kötelező elem, nem opcionális tartozék.

Az alacsony feszültség előny, nem korlát. A 48 V DC érintésbiztos, ezért a mágneses lámpatestek a tápellátás lekapcsolása nélkül helyezhetők be és mozgathatók — a mágneses rendszer egész ötlete éppen ezen alapul.

100 W — hány lámpatestet bír el

A száz watt a teljes sín teljesítménykerete ezen a tápegységen. A behelyezett lámpatestek összteljesítményének bele kell férnie, a gyakorlatban pedig érdemes tartalékot hagyni:

• számoljon legfeljebb kb. 80 W tartós terheléssel (a névleges 80%-a) — a tápegység így hűvösebben jár és tovább él;
• szokásos, 6–12 W-os mágneses spotoknál ez nagyjából 7–13 lámpatestet jelent tápegységenként;
• lineáris moduloknál méterenként, ne darabonként számolja a teljesítményt.

Ha a terv túllépi a határt, nem a terhelést emeli, hanem második tápegységet tesz be, és szakaszokra osztja a sínt.

Külső kivitel, nem a sínbe rejtve

A Komatsu kétféle tápegységet kínál, és érdemes tudni, melyiket rendeli. A 6581 a külső egység — 190 x 50 x 37 mm-es tömb, amely a sín mellé kerül: álmennyezetbe, a sín fölötti térbe, szekrénybe vagy szerelvénydobozba.

Az azonos családban alternatíva a sínprofilba rejtett belső tápegység és a Slim sorozat. A külső tömb wattonként a legolcsóbb megoldás és a legkönnyebben cserélhető — egy ilyen rendszerben pedig a tápegység a legrövidebb élettartamú alkatrész, tehát a hozzáférhetőség számít.

Tervezzen neki helyet már a tervezés szakaszában. A tápegységnek légáramlás kell; légmentes fülkébe falazva túlmelegszik és lerövidíti a saját élettartamát.

Műszaki adatok

• Cikkszám: 6581 | EAN: 5903689965811 | Gyártó: Antigo
• Család: Komatsu, 48 V mágneses sín
• Teljesítmény: 100 W | Kimeneti feszültség: 48 V DC

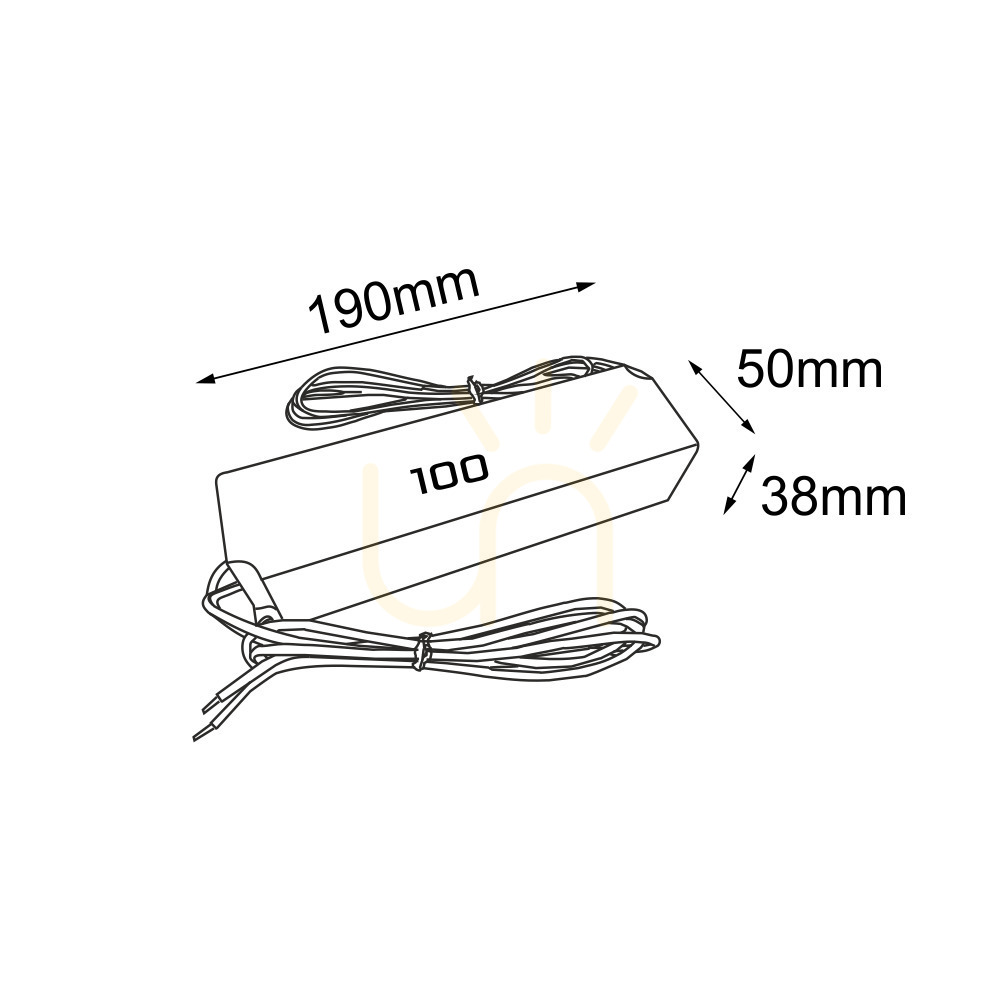

• Méretek: 190 x 50 x 37 mm (H x Sz x Ma)
• Szerelés: falon kívüli, a sín mellett | Védettség: IP20
• Fényforrás: nem tartalmaz (rendszerelem)
• Garancia: 3 év

Mi kell még a teljes rendszerhez

A tápegység önmagában nem ad működő világítást. A teljes Komatsu telepítés több, külön vásárolt elemből áll:

• Komatsu mágneses sín — falon kívüli vagy süllyesztett kivitelben, a hosszhoz igazított szakaszokban;
• Komatsu betápláló végelem vezetékkel — összeköti a tápegységet a sínnel;
• Lineáris mechanikus összekötő + csavar (külön falon kívüli és süllyesztett változat) — ha a sín több szakaszból áll;
• Komatsu fedél (1000 mm-es szakaszok) és Komatsu végzáró — a profil lezáró elemei, fehérben és feketében;
• Komatsu mágneses lámpatestek — spotok, lineáris és függesztett modulok, amelyek a sínbe pattannak.

A lezáró elemek két színben — fehérben és feketében — kaphatók, és a sínhez meg a lámpatestekhez kell igazítani őket. Az IP20 a teljes rendszert száraz helyiségekre korlátozza.
