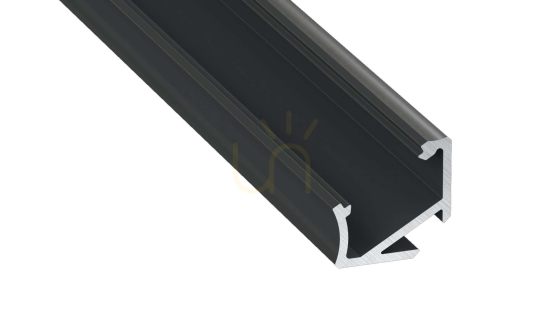

A LUMINES H ezen változata 1 m hosszú, fekete eloxált alumíniumprofil LED-szalagos vonalvilágítás kialakításához. Aszimmetrikus sarokkeresztmetszete két szerelési helyzetet tesz lehetővé: a fény 30° vagy 60° irányba vezethető. A 10-0452-10 cikkszám az egyméteres darabot jelöli, nem a H család valamelyik hosszabb változatát.
A felszerelési helyzet határozza meg a fény irányát

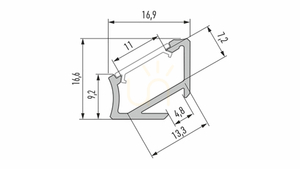

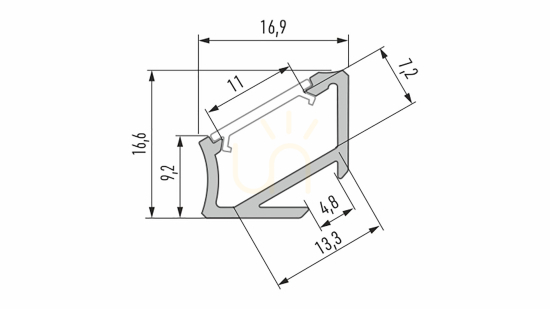

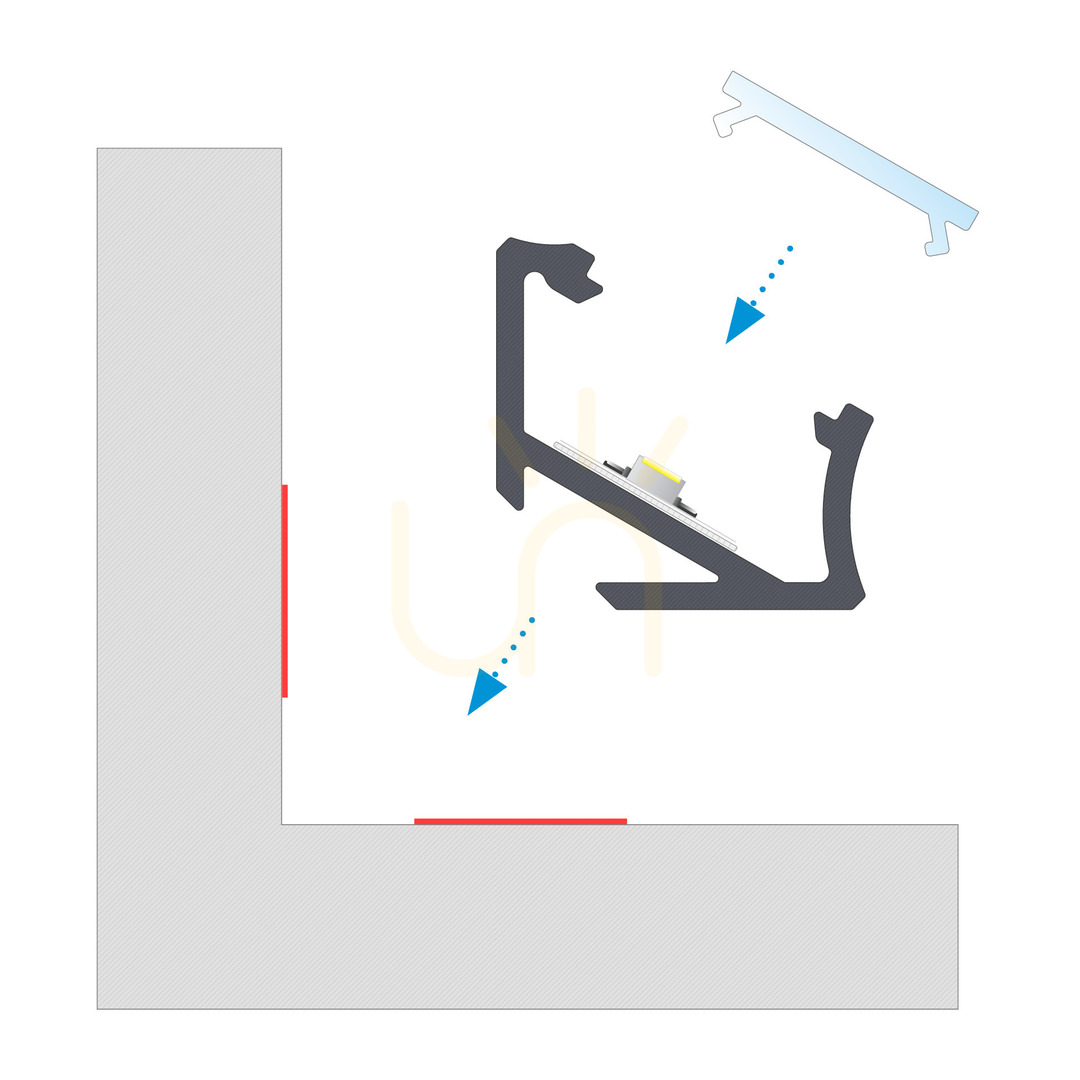

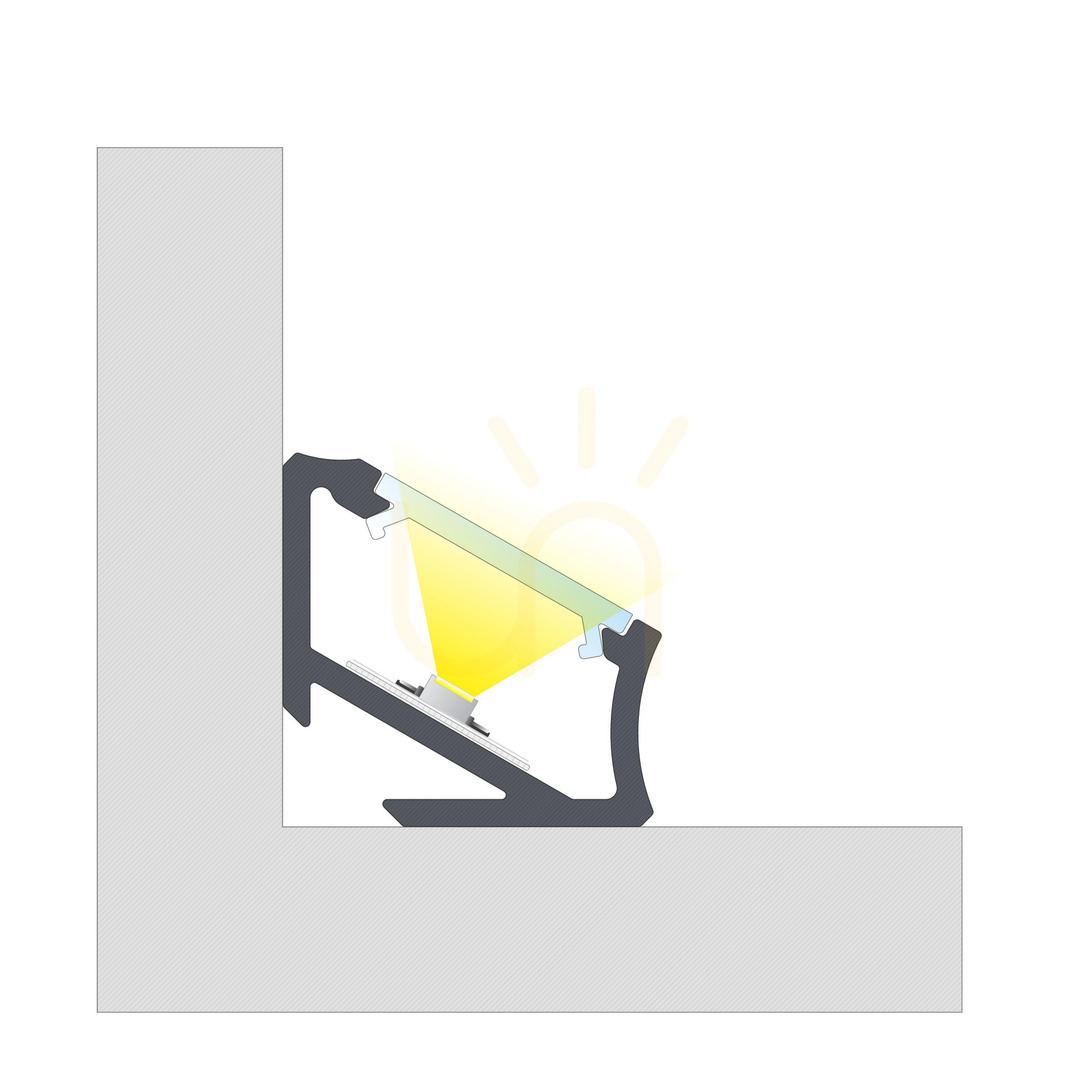

A H felületre szerelhető profil bútorok vagy falak sarkaihoz. A keresztmetszet elfordítása megváltoztatja az összeállított világítás irányát, ezért a megvilágítandó felülethez viszonyított helyzetet még a rögzítés előtt célszerű kijelölni. A 30°/60° elrendezés a profil alakjából és szerelési helyzetéből adódik; nem állítható reflektorszerkezetről van szó.
A hátoldali horony segíti a profil sarokhoz illesztését kisebb felületi egyenetlenségek esetén is. A gyártó szerint kis átmérőjű vezeték elrejtésére is használható. A tervezés során ezért az alumíniumdarab hossza mellett a kábel útvonalát és kivezetését is figyelembe kell venni, még mielőtt a rögzítési pontokat meghatároznánk.
Összeillő alkatrészek a H rendszerhez

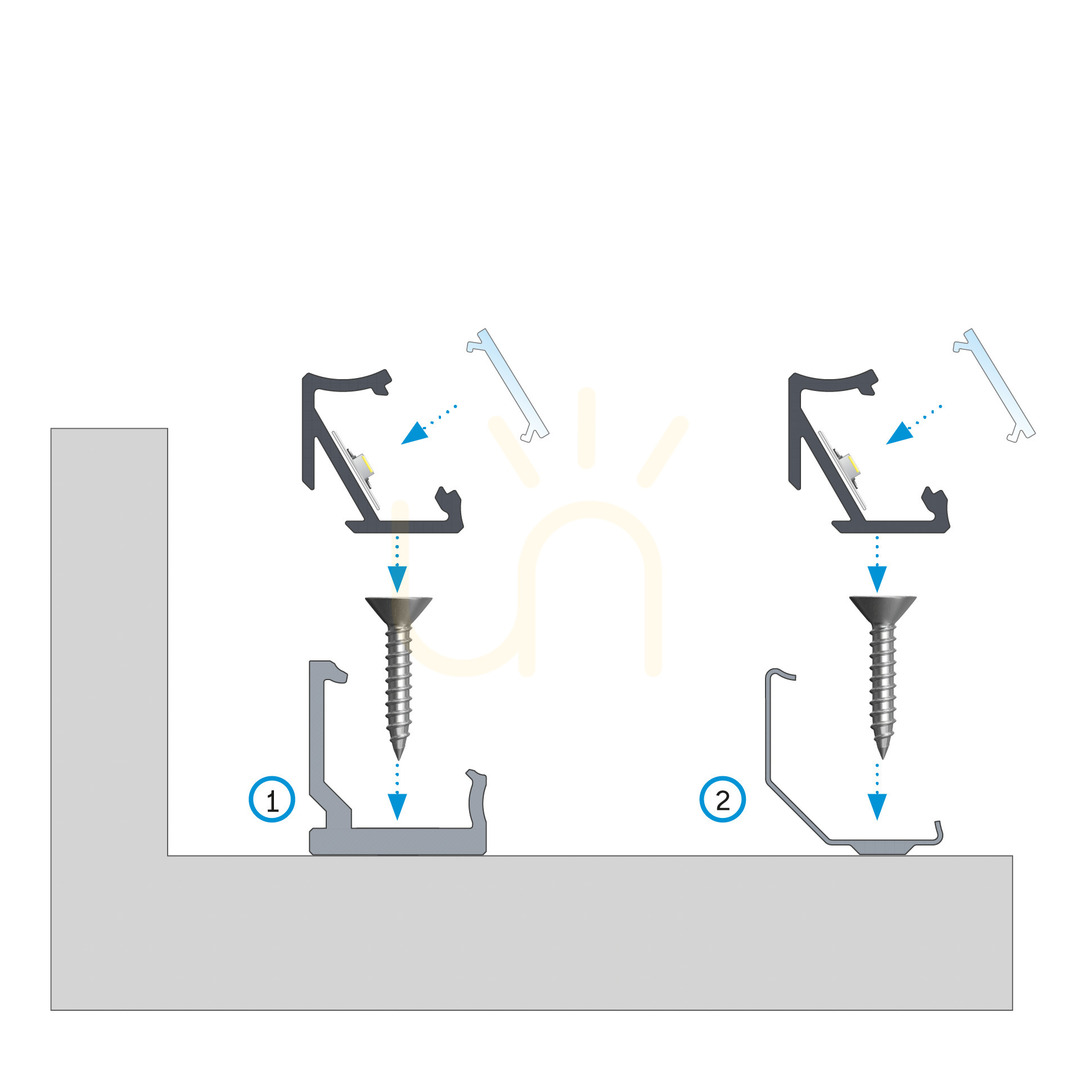

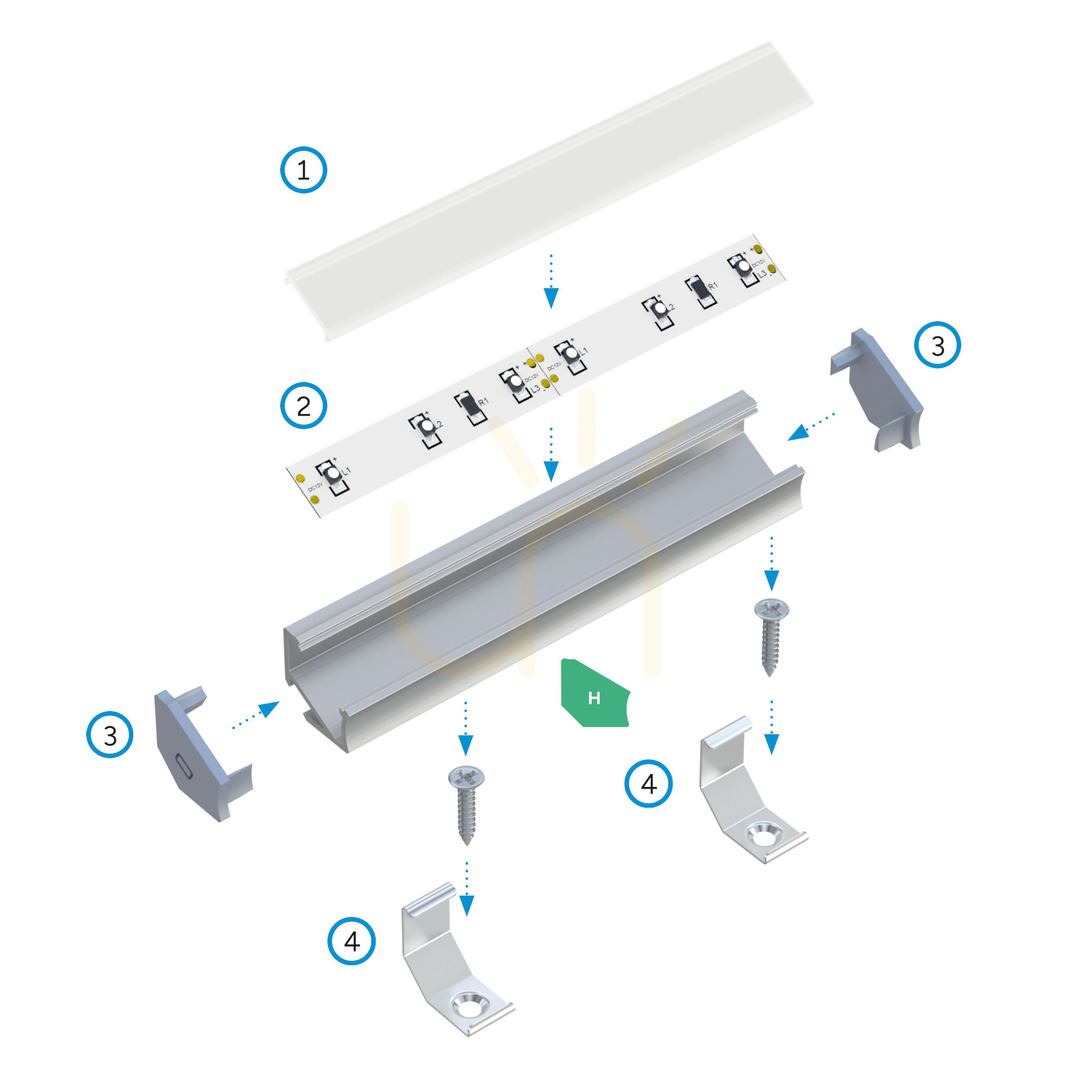

A profil legfeljebb 12 mm széles LED-szalaghoz használható, és BASIC fedőelemekkel kompatibilis. A hivatalos szerelési ábrák kétoldalas ragasztószalagot és CH tartókat mutatnak; a termékoldal csuklópántot és függesztési megoldásokat is felsorol. A LED-szalag, a fedőelem, a végzárók és a rögzítőelemek külön rendszeralkatrészek, amelyeket a tervhez kell kiválasztani. A tápegység a profilon kívül kap helyet, ezért külön helyet igényel az összeállításban.
Fényvonal bútorélek és lépcsők mellett

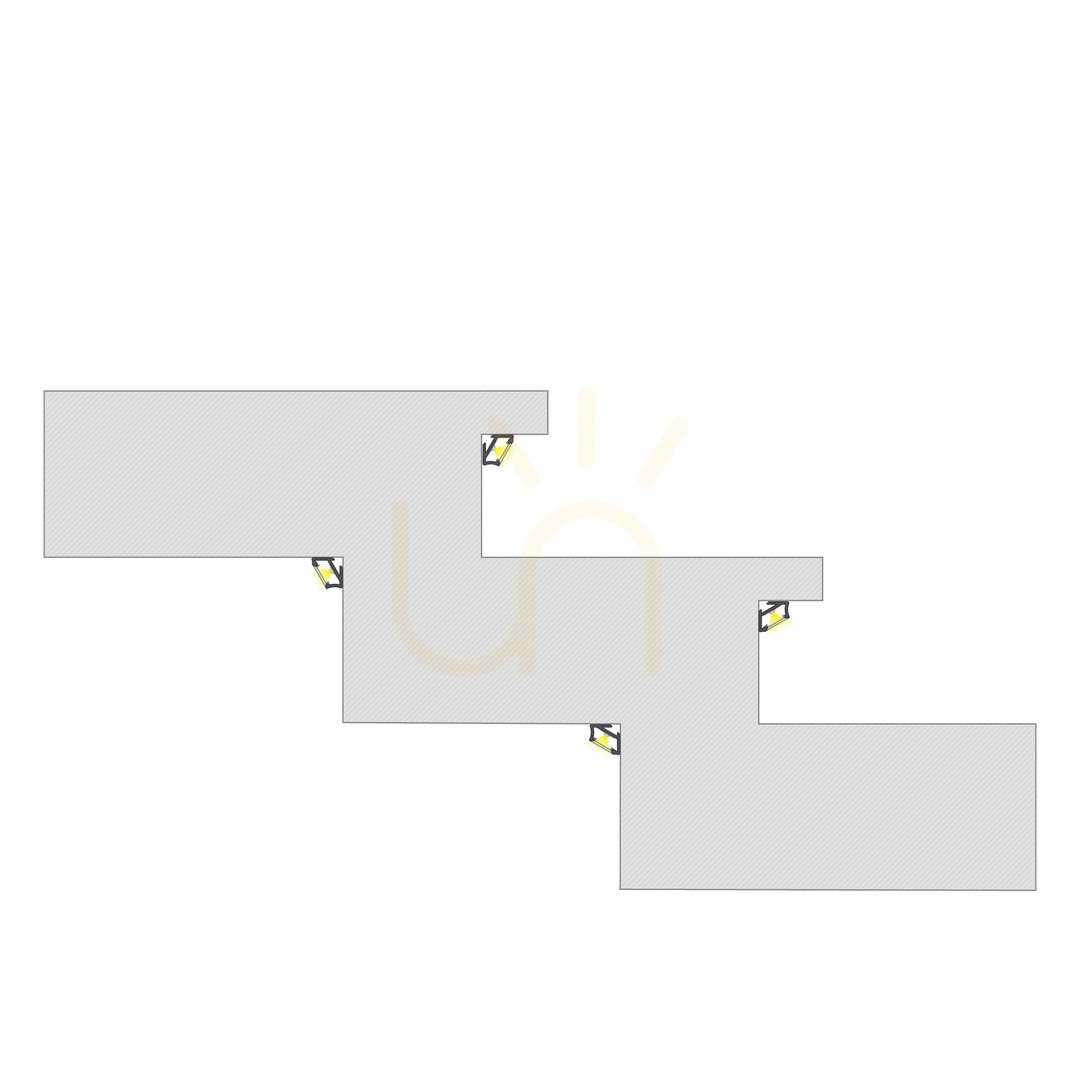

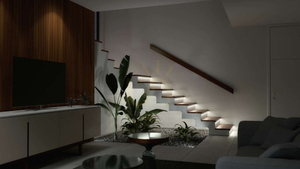

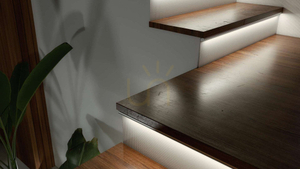

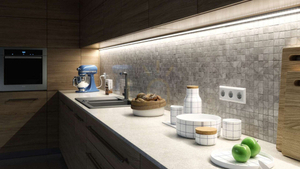

A gyártó konyhaszekrények alatt és lépcsőfokoknál szemlélteti a H használatát. A sarokkeresztmetszet az él mentén vezeti a világítást, nem igényel a felület közepére helyezett lapos testet. A díszítés nélküli egyenes forma és a fekete felület modern, minimalista bútorokhoz illik. A fény színét, erősségét és vezérlését a kiválasztott LED-szalag és a további elektromos alkatrészek határozzák meg, nem önmagában a profil.
