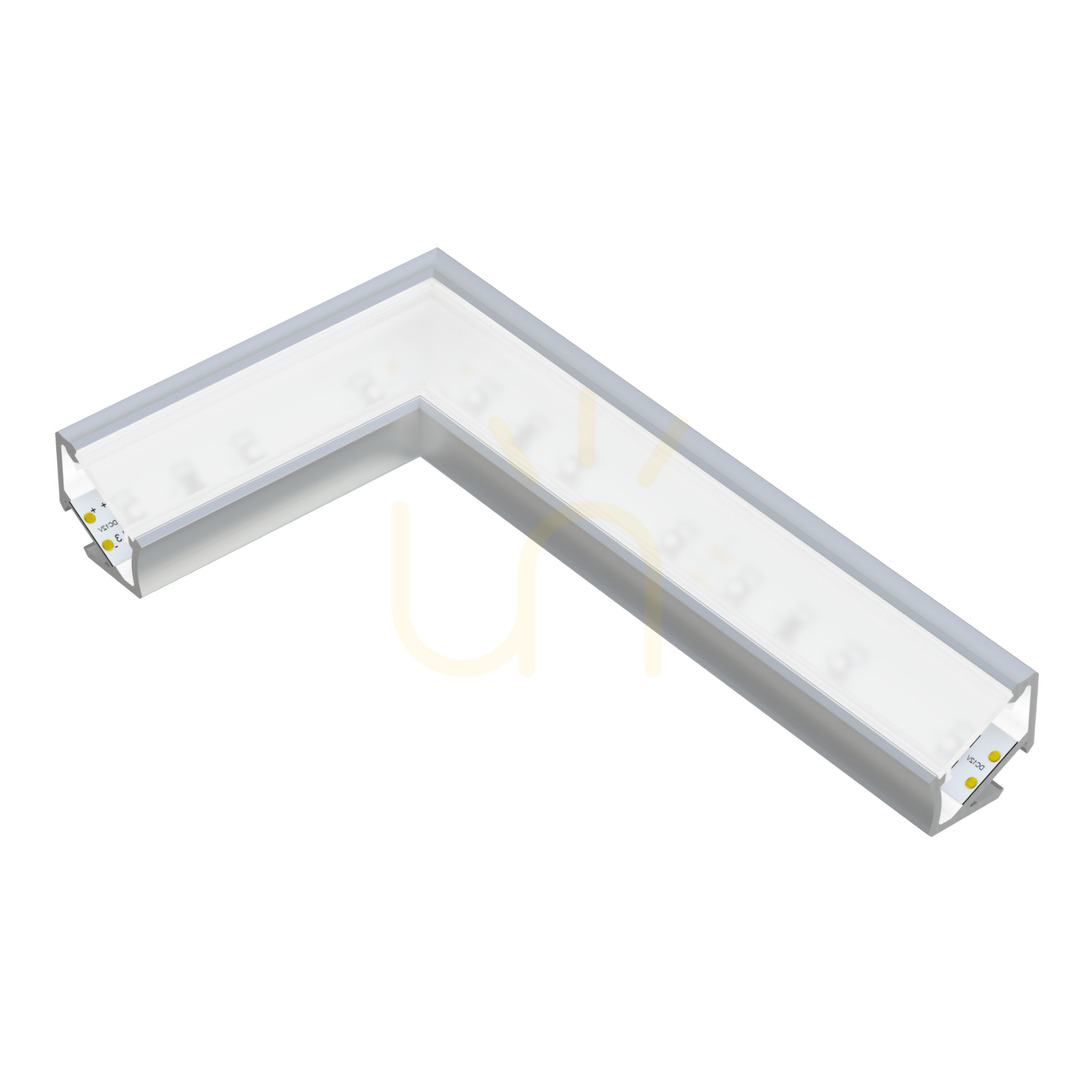

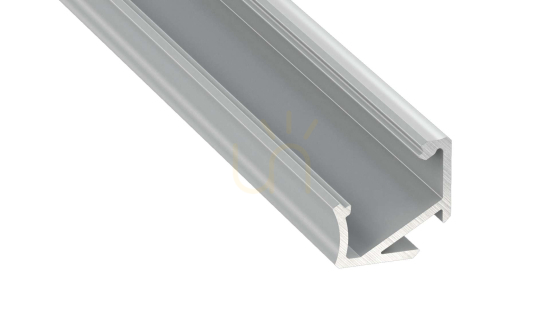

A LUMINES H alumínium sarokprofil vonalmenti LED-világítás kialakítására szolgál. A 10-0454-10 cikkszámú változat 1 m hosszú, felülete ezüstszínű és eloxált. Aszimmetrikus keresztmetszete kétféle, 30°-os vagy 60°-os elhelyezést tesz lehetővé. Az irányt a teljes profil helyzetével választja meg, nem egy mozgatható lámpafej beállításával.
A bútor élétől induló fény iránya

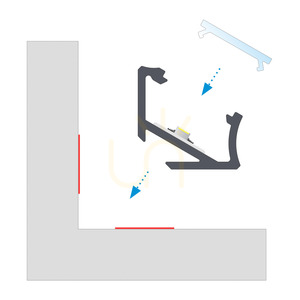

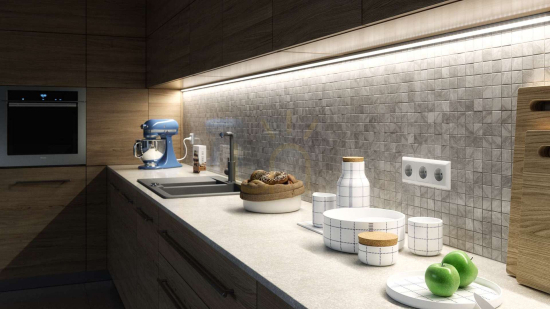

A profil polcoknál és szekrényeknél, konyhaszekrények alatt, valamint bútorok sarkaiban használható. A keresztmetszet elhelyezése határozza meg, merre néz a LED-szalag. Rögzítés előtt ezért érdemes összevetni a tervezett helyzetet a munkalap, a polc vagy a megvilágítandó falfelület elhelyezkedésével. Ugyanaz a profil a két szerelési helyzetben eltérő irányba fordítja a fényforrást.

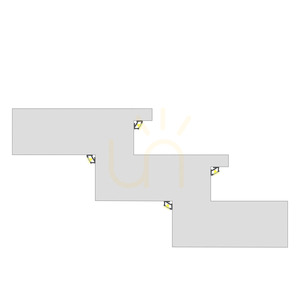

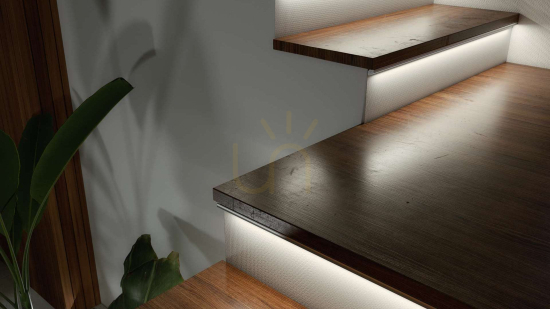

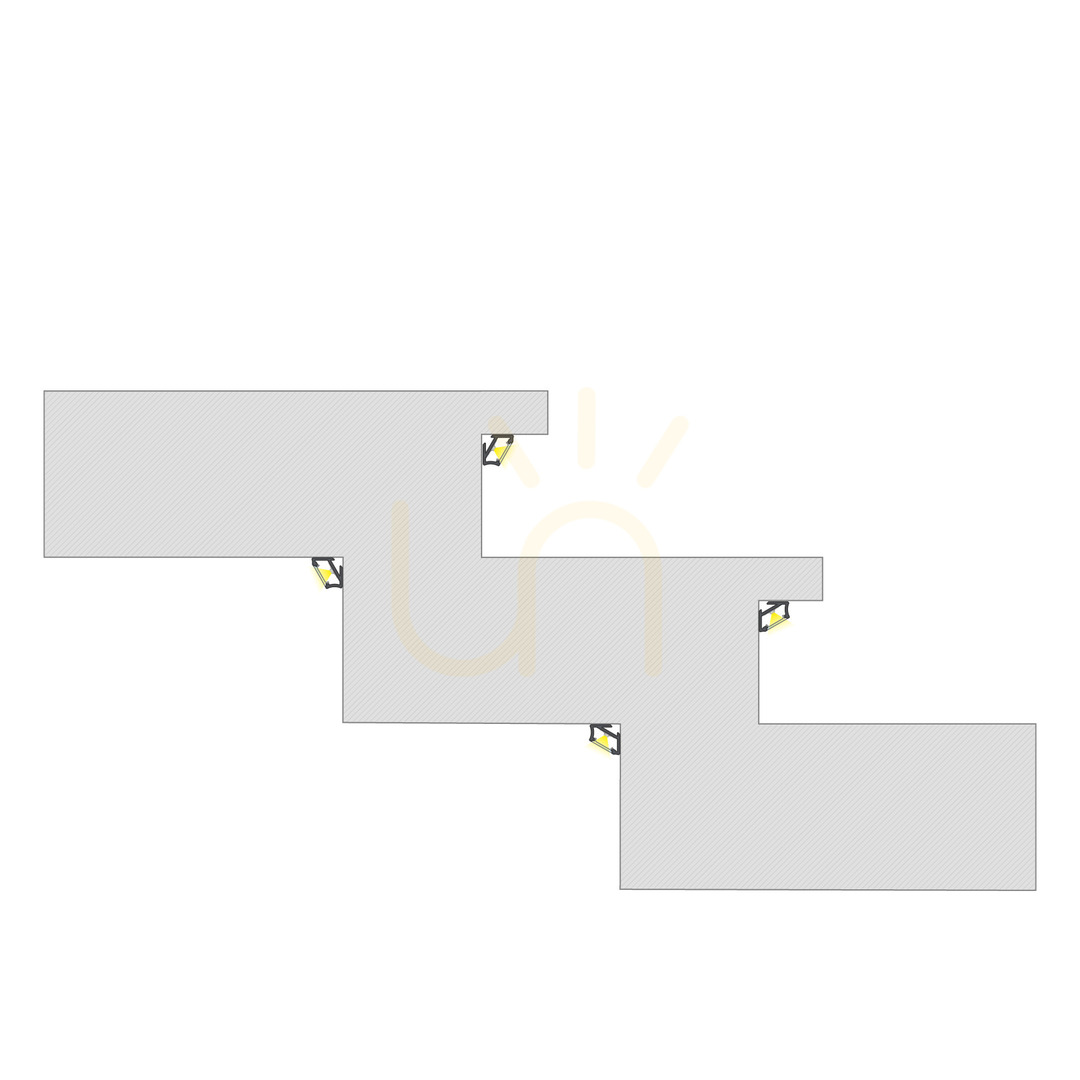

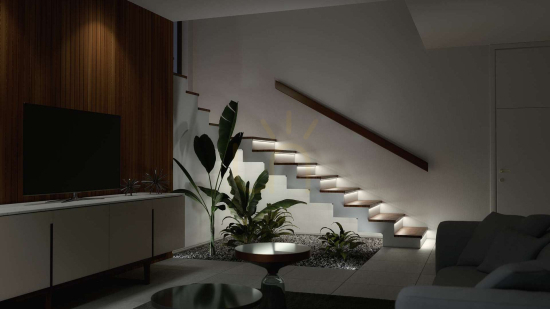

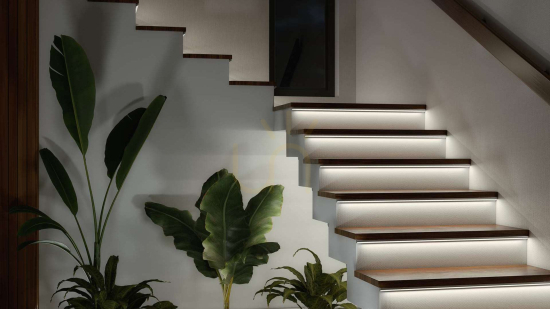

A gyártó rajzai lépcsőfokok melletti beépítést is bemutatnak. Ez a fok élénél kialakított vonalmenti világítás, nem pedig járművel terhelhető lámpatest. Az egyenes vonalak, az ezüstszínű felület és a díszítés nélküli keresztmetszet modern, minimalista bútorokhoz illenek. A profil a világítás szerkezeti eleme marad, önmagában nem teljes lámpa.
Helyigény és rögzítés a sarokban

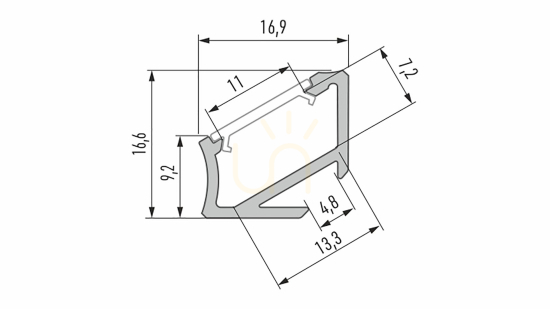

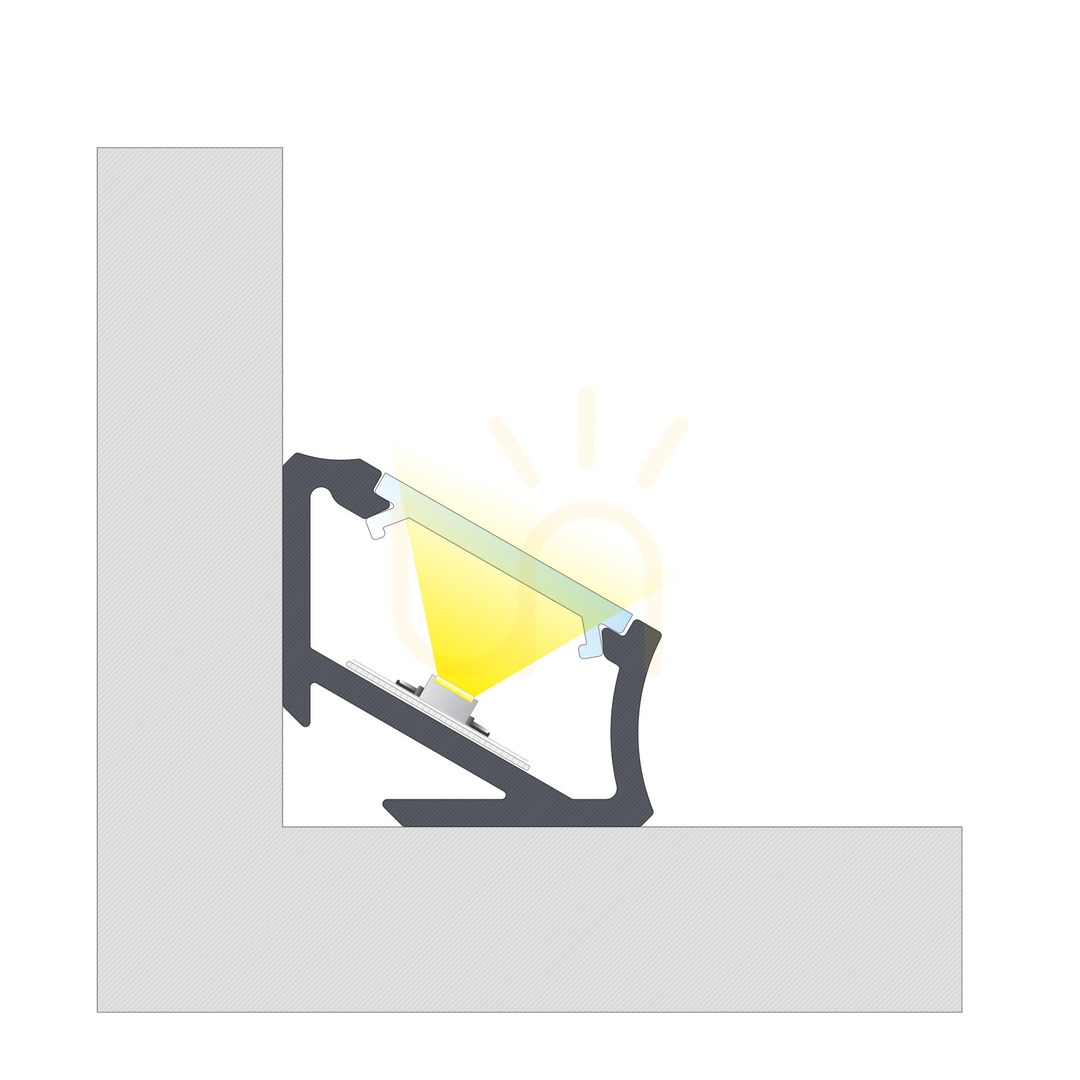

A keresztmetszet külső mérete 16,9 × 16,6 mm. Ezt hasonlítsa össze a kiválasztott sarokban rendelkezésre álló hellyel. A hátoldali horony kisebb felületi egyenetlenségek mellett is lehetővé teszi a sarokhoz illesztést, és kis átmérőjű vezetéket is elrejthet. A teljes rendszer kábelvezetését ettől függetlenül meg kell tervezni.

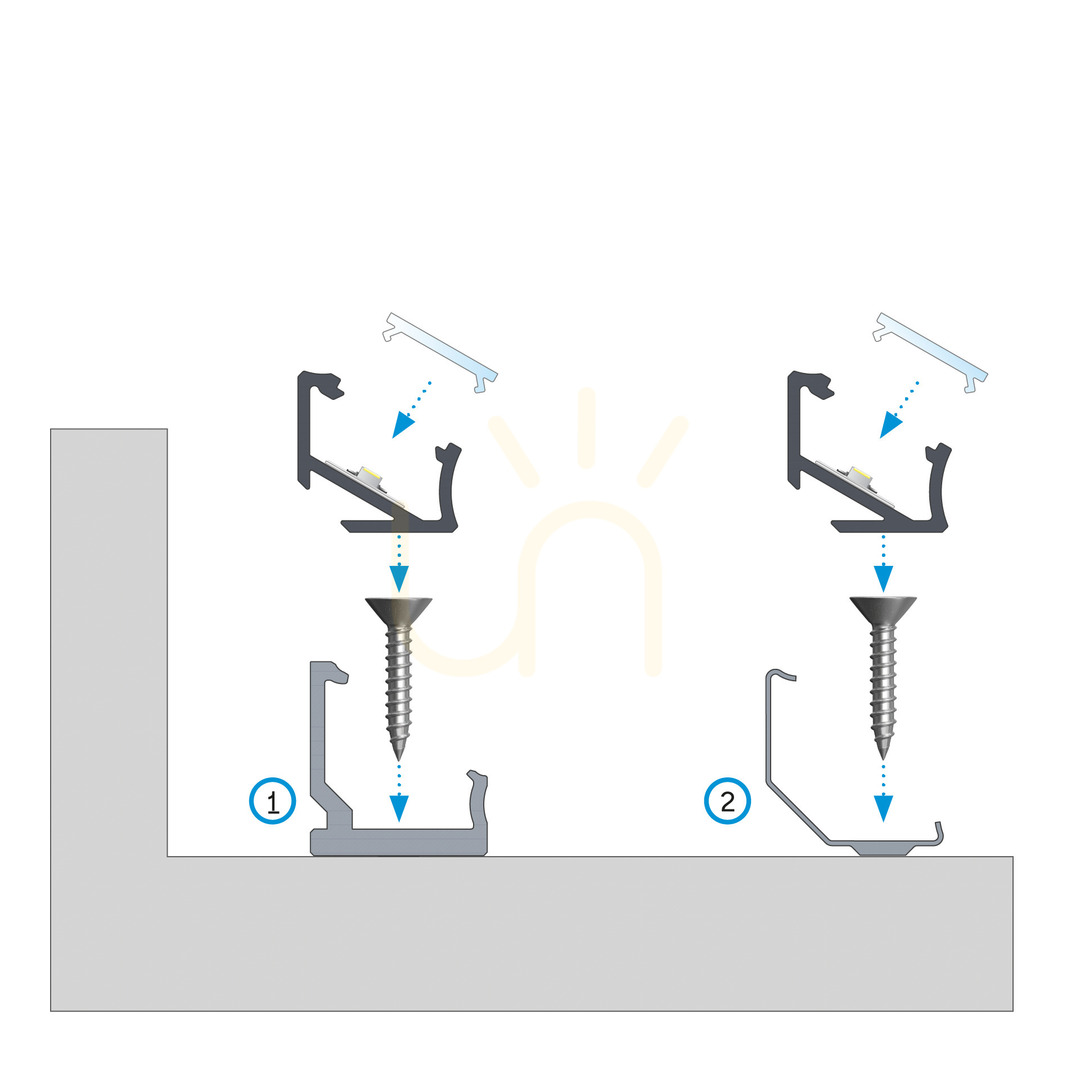

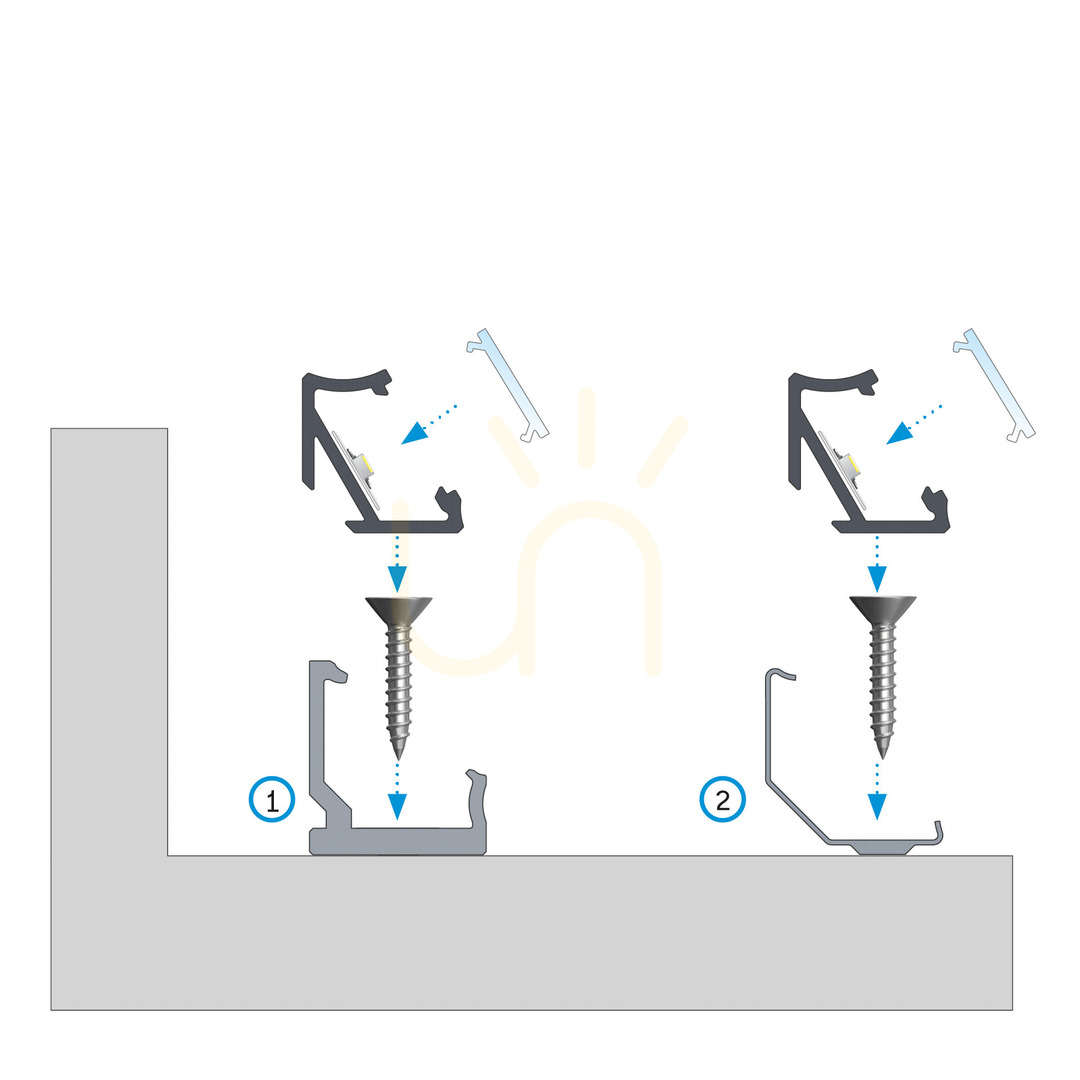

A dokumentáció kétoldalas ragasztószalagot, CH rögzítőkapcsokat, függesztőelemeket és zsanért sorol fel. A rögzítés módját a tervezett elrendezéshez válassza. A rajzok mindkét szöghelyzethez bemutatják a kapcsok használatát.
A H rendszer összeállítása

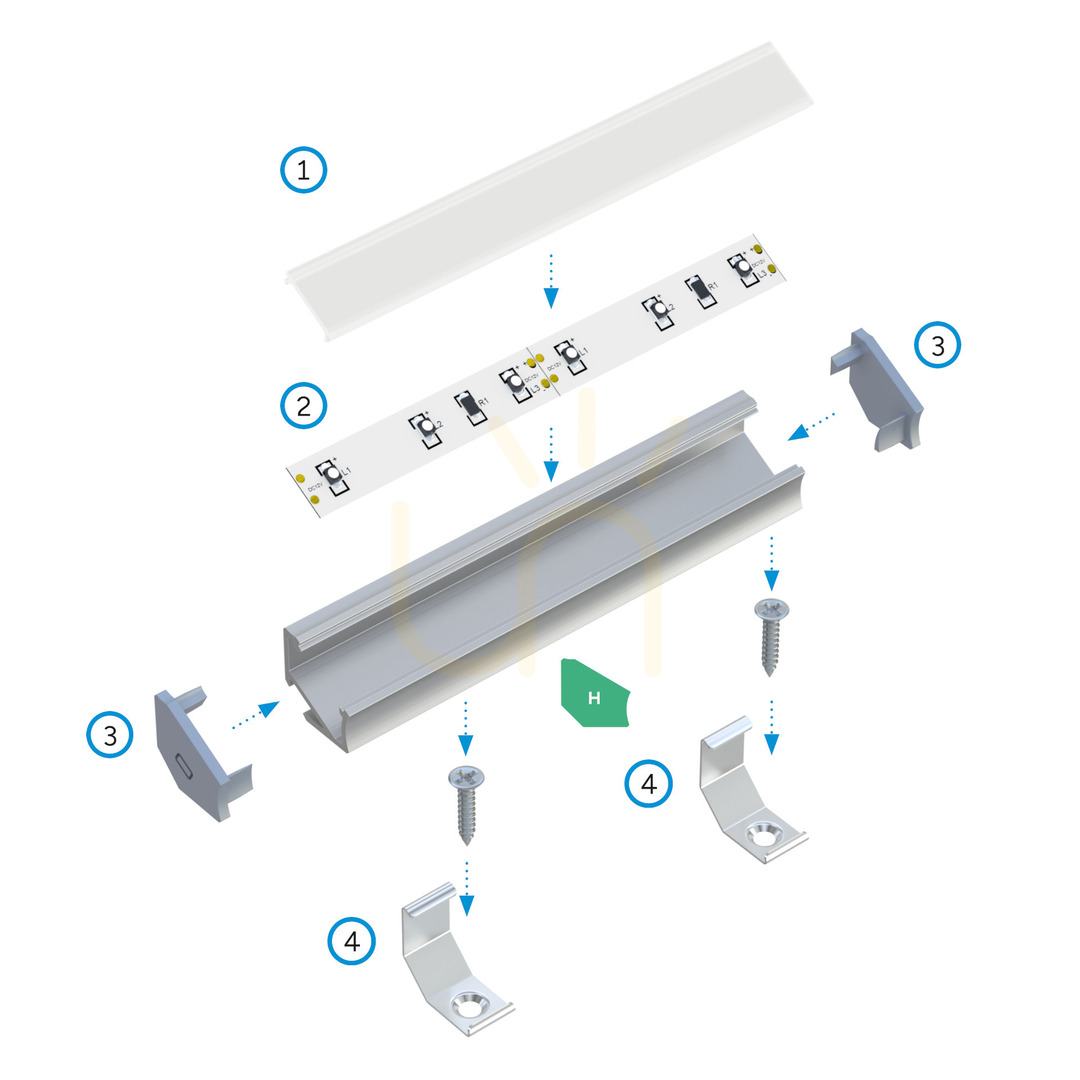

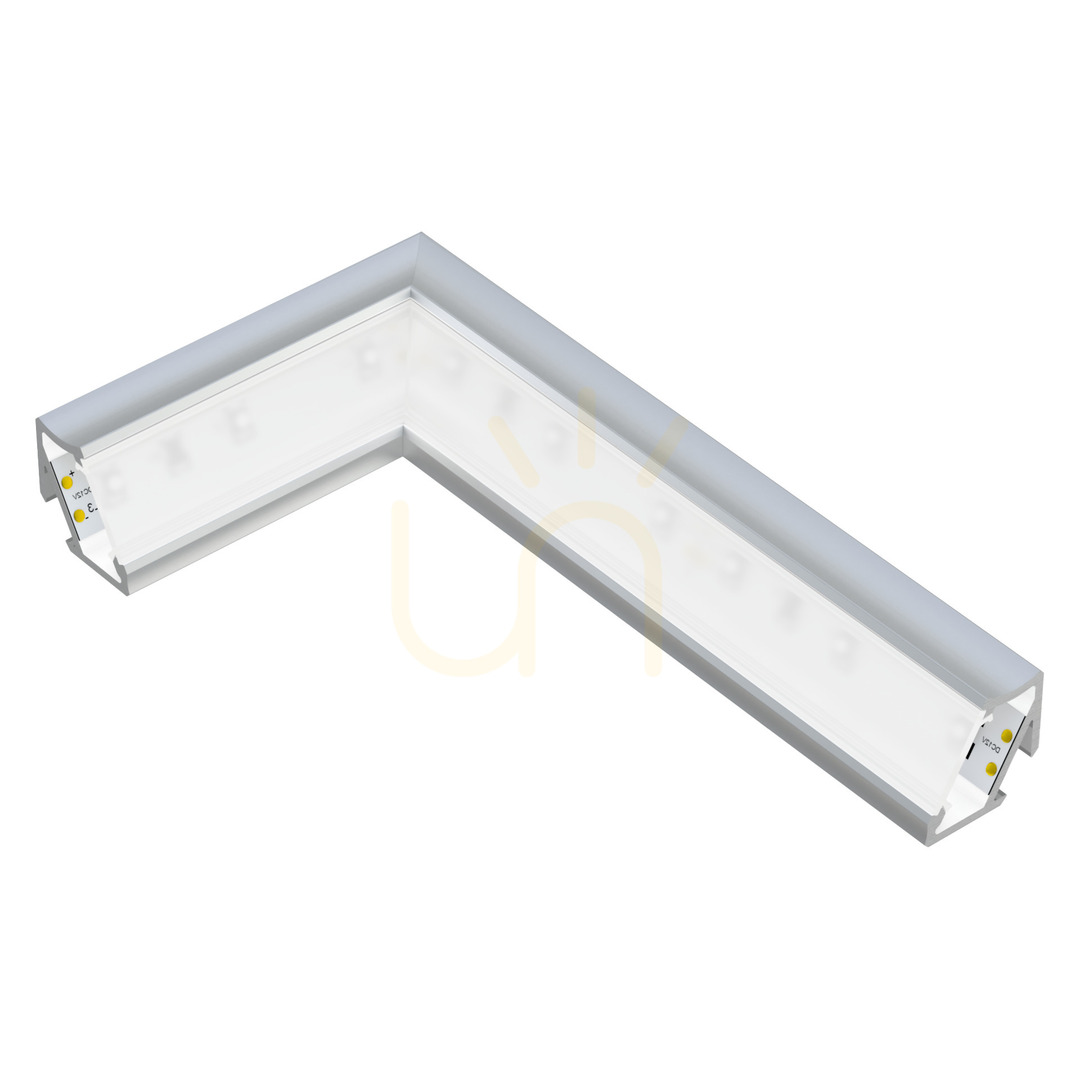

Az adatlap legfeljebb 12 mm széles LED-szalagot és BASIC burát jelöl meg. A szalagot, a burát, a H végzárókat és a rögzítést egymáshoz illeszkedő elemekből válassza. A tápegység a profilon kívül kap helyet. A fény színe, erőssége és vezérlése a kiválasztott elektromos alkatrészektől függ, nem az alumíniumprofiltól. A végzáróknál különböztesse meg a bal és jobb oldalt, és vegye figyelembe a vezeték kivezetését.
