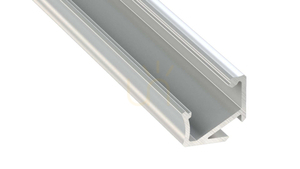

A nyers felületű LUMINES H alumínium sarokprofil LED-szalagos világítás kialakításához használható. Ez az 1 m hosszú szakasz a H rendszer része, cikkszáma 10-0450-10. A nyers kivitel nem azonos az ezüstszínű, eloxált változattal, még akkor sem, ha a két felület fényképen hasonlónak látszik.
A profil helyzete adja meg a fény irányát
Az aszimmetrikus keresztmetszet a beépítés irányától függően 30°-os vagy 60°-os fényirányt tesz lehetővé. A rögzítés előtt érdemes mindkét elhelyezést összevetni a megvilágítandó felülettel. Nem állítható csuklóról van szó: az irányt a teljes profil megfelelő elfordításával választja ki a szerelés során, nem egy külön lámpafej mozgatásával.

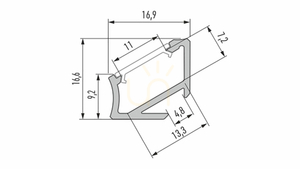

A keresztmetszet külső mérete 16,9 × 16,6 mm. Szekrénysarok vagy bemélyedés ellenőrzésekor az 1 m hossz mellett a keresztmetszetnek és a lezárásoknak szükséges helyet is vegye számításba. A hátoldali horony kisebb felületi egyenetlenségek mellett segíti a sarokhoz illesztést, és kis átmérőjű vezeték elrejtésére is helyet ad.
A H rendszer összeállítása
A gyártói adatlap legfeljebb 12 mm széles LED-szalagot és BASIC burát ír le. A szalagot, a burát és a végzárókat külön választási szempontként kezelje a világítás megtervezésekor. A H rendszerhez bal és jobb oldali végzárók tartoznak; az alkatrészt az aszimmetrikus keresztmetszet megfelelő oldalához kell igazítani. A két oldal nem cserélhető fel egyszerűen a megnevezés figyelmen kívül hagyásával.
A szerelési ábrák kétoldalas ragasztószalagos vagy CH rögzítőelemes felületi beépítést mutatnak. A tápegység a profilon kívül kap helyet, ezért a vezetékezés mellett annak elhelyezését is előre tervezze meg. Az alumíniumprofil önmagában nem határozza meg a fény színét vagy fényerejét; ezeket a kiválasztott LED-szalag és a bura befolyásolja.
Polcoknál, szekrényeknél és lépcsőknél

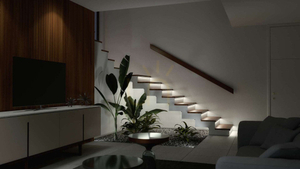

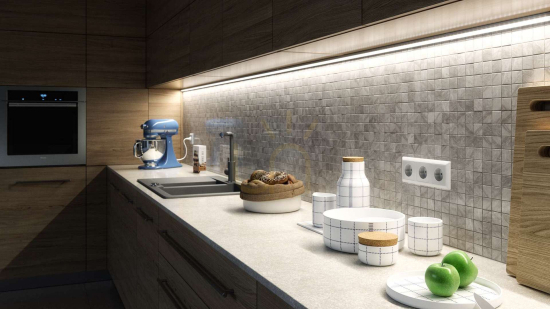

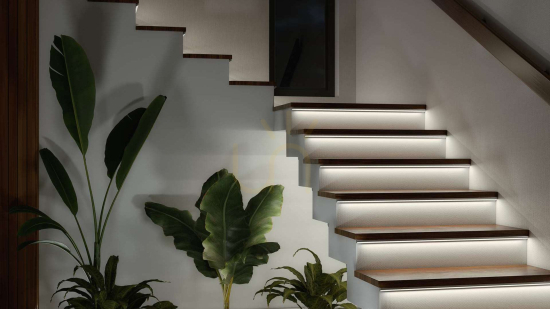

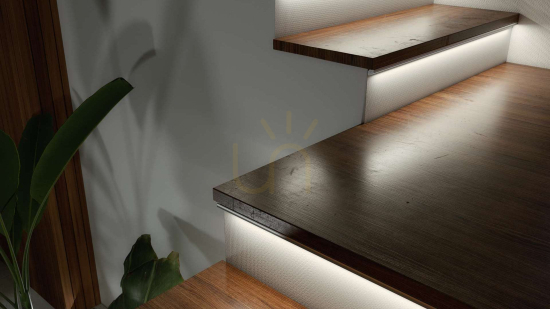

A H profil polcok, szekrénymélyedések és konyhaszekrény alatti felületek világításához készült. A hivatalos rajzokon lépcsőfokoknál történő beépítés is szerepel. Egyenes, díszítés nélküli megjelenése modern és minimalista bútorokhoz illik. A választást itt elsősorban a sarokban rendelkezésre álló hely és a kívánt fényirány határozza meg, nem egy önálló, dekoratív lámpatest formája.
