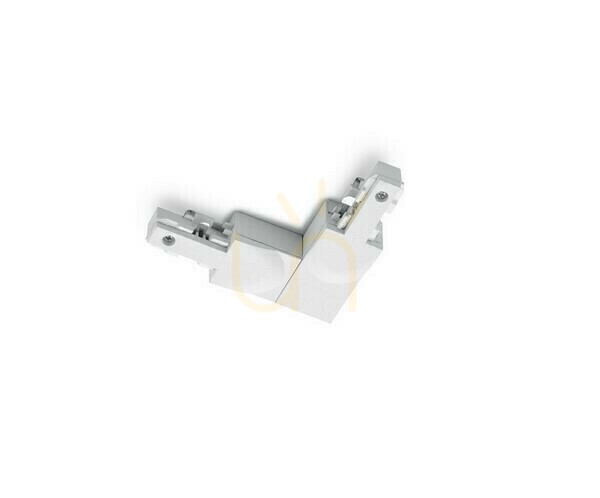

A Trio DUOLINE 702231A matt fehér, L alakú sarokcsatlakozó, amely két sínt köt össze 90°-os szögben. Háza műanyagból készül. Nem spotlámpa és nem teljes világítási készlet: a kétfázisú DUOLINE sínrendszer derékszögű sarkának kialakítására szolgál.
A védővezető helyzete a döntő
A 702231A változat megkülönböztető tulajdonsága a külső oldalon vezetett védővezető. A DUOLINE sínekben ez a vezető a profil egyik oldalán fut. Helyzetét a betáplálás beépítése határozza meg, és a teljes nyomvonalon folyamatosan meg kell őrizni, az irányváltásoknál is. A csatlakozó kiválasztása előtt ezért ellenőrizze a sínek elrendezését és a védővezető oldalát; az alkatrészek azonos színe önmagában nem elegendő.
Ez a csatlakozó derékszögű sarkot hoz létre. Nem helyettesít egyenes csatlakozót vagy T alakú elágazást. A 702231A cikkszám alapján azonosítható a pontos kivitel a tervezett sínnyomvonalhoz szükséges alkatrészek összeállításakor.
Terhelhetőség, nem fényteljesítmény
Az útmutató 230 V ~ 50 Hz tápellátást és legfeljebb 2 × 600 W terhelést ad meg. Ez a rendszeralkatrész terhelhetősége, nem egy lámpa energiafogyasztása vagy fényárama. Maga a csatlakozó nem bocsát ki fényt. A kétfázisú DUOLINE rendszer két lámpacsoport egymástól független kapcsolását vagy fényerő-szabályozását teszi lehetővé. Ez a megfelelően összeállított teljes rendszer tulajdonsága, nem a csatlakozóba épített fényforrásé.
Hely a sín sarkának
A csatlakozó szélessége 9 cm, mélysége 10 cm, magassága 2 cm. A sarok megtervezésekor számoljon ezzel a helyigénnyel. A gyártó falra vagy mennyezetre történő rendszerszerelést és beltéri használatot jelöl meg. A matt fehér felület és az egyszerű forma modern nappali vagy hálószobai sínelrendezéshez illik. A szerelés előtt olvassa el a gyártó szerelési útmutatóját és biztonsági előírásait.
