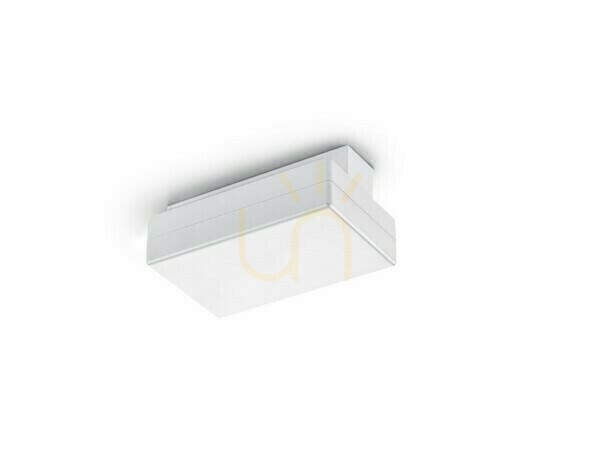

Betápláló elem elektronikus fázisváltóval, Trio DUOLINE 701131, matt fehér

A Trio DUOLINE 701131 elektronikus fázisváltóval ellátott betápláló elem a DUOline kétfázisú sínrendszerhez. Téglalap alakú műanyag háza matt fehér felületű. Nem spotlámpa és nem teljes világítási készlet: az elektromos hálózatot kapcsolja a sínhez, és két lámpacsoport vezérlését teszi lehetővé.

Két világítási csoport háromeres vezetékkel

Az elektronikus fázisváltó háromeres tápvezetékkel is lehetővé teszi két világítási csoport használatát. A fali kapcsoló vagy fényerő-szabályozó ismételt működtetésével a csoportok külön vagy együtt választhatók ki. Ez akkor fontos a sínrendszer tervezésénél, ha a lámpák egy részét a többitől függetlenül szeretné használni. A betápláló elem önmagában nem határozza meg a fény színét, erősségét vagy irányát; ezek a kiválasztott lámpatestektől függenek.

A fényerő-szabályozás lehetőségét a csatlakoztatott lámpatestekkel és a választott vezérléssel együtt kell ellenőrizni. A fázisváltó jelenléte nem tesz minden lámpát automatikusan szabályozhatóvá. A sínek és a további alkatrészek kiválasztásakor ellenőrizze a DUOline rendszerjelölést. Más sínrendszerek hasonló megjelenése még nem bizonyítja az alkatrészek kompatibilitását.

Terhelés és betáplálási pont

Az elem a sín végén vagy középső betáplálásként is alkalmazható. A megengedett terhelés fázisonként legfeljebb 200 W. Ez a csatlakoztatott fogyasztók határértéke, nem pedig a házba épített fényforrás teljesítménye. A lámpatestek kiválasztásánál ezért a két csoport terhelését külön kell számításba venni. Az üzemi feszültség 230 V, a frekvencia 50 Hz; az elem nem kisfeszültségű LED-rendszerhez készült feszültségcsökkentő tápegység.

A sínhez való csatlakozáshoz további DUOline összekötők szükségesek: végponti betápláláshoz egy, középső betápláláshoz kettő. Ezekkel is számoljon az alkatrészek tervezésekor; a betápláló elem önmagában nem teljes rendszer. A csatlakozók kiválasztásánál a gyártói útmutató szerint biztosítani kell a védővezető folytonosságát is.

Méretek és szakszerű felszerelés

A ház 9,5 cm széles, 5,1 cm magas és 13,5 cm mély. A hely kijelölése előtt ezeket a méreteket hasonlítsa össze a kábel bevezetésével és a tervezett sín nyomvonalával. A gyártó fali és mennyezeti felszerelést is megad. A visszafogott forma műszaki alkatrész, nem dekoratív lámpabúra; matt fehér felülete a fehér DUOline elemekhez igazítható. A rendszer telepítését a gyártói útmutató alapján szakképzett villanyszerelőnek kell elvégeznie.
