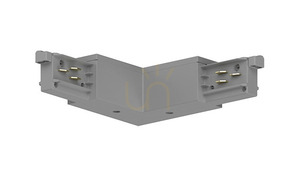

A Stucchi 9012/G az ONETRACK világítási sín szakaszait L alakú sarokban köti össze. Ez a szürke elektromos csatlakozó külső polarizációs kulccsal és védőérintkezővel rendelkezik; nem kapcsoló és nem lámpatest. Háza polikarbonátból, érintkezői rézötvözetből készülnek.
A sarok iránya is számít
A csatlakozás tervezésekor a sínek nyomvonala mellett a polarizációs kulcs helyzetét is figyelembe kell venni. A 9012/G esetében a kulcs a sarok külső oldalán van; ezt a gyártó rajzán piros vonal jelöli. A rajz szerinti irányt hasonlítsa össze a tervezett sínelrendezéssel. Önmagában az L alak vagy a szürke szín nem elég a megfelelő változat kiválasztásához. Ez az ONETRACK család tagja, nem az EM kiegészítő jelölésű E-TRACK változat.
Csatlakozás a sínrendszeren belül
A gyártó bepattintható rögzítést ad meg. A csatlakozó a síntelepítés részeként szakaszokat köt össze, önmagában nem bocsát ki fényt. A szürke, geometrikus ház dekoratív lámpabúra nélkül alakítja ki a sarkot.
A névleges értékek 16 A 440 V mellett, illetve 1 A 50 V FELV mellett, 50/60 Hz frekvencián. Ezek két külön áram- és feszültségpárt jelentenek, nem egyetlen feszültségtartományt. A kiválasztásnál a rendszerazonosságot és a terv elektromos követelményeit egyaránt ellenőrizni kell.
