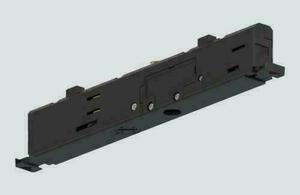

A Stucchi 9999/B az ONETRACK sínrendszerhez készült fekete lámpatestadapter. Aszimmetrikus, rejtetten beépíthető háza két reteszelő füllel és fázisválasztóval rendelkezik. A lámpatest és a sín közötti csatlakozás része, nem önálló világítótest.
Hat vezető és választható fázis
Az adapter hat vezetőt tartalmaz: három fázist, a nullavezetőt és a vezérlőrendszer vezetékeit. A választóval kijelölhető a csatlakoztatott lámpatest fázisa. Kiválasztásakor ezért a fekete szín mellett az elektromos kialakítást és az ONETRACK rendszerhez való illeszkedést is figyelembe kell venni. Egy másik alkatrész háromfázisú megnevezése önmagában még nem igazolja, hogy helyettesítheti ezt az adaptert.
A gyártó külön névleges értékeket ad meg: 4 A 250 V mellett, illetve 1 A 50 V FELV mellett, 50/60 Hz frekvencián. Ezek eltérő áramkörökre vonatkoznak, nem az összes vezető közös áram- vagy feszültségértékei. A tervezett csatlakozás és a kiválasztott lámpatest ellenőrzésekor a két értékpárt külön kell kezelni.
Rejtett ház, reteszelő rögzítés
A ház polikarbonátból, az érintkezők rézötvözetből készülnek. Az adaptert kattanásig kell a sínbe helyezni; a két reteszelő fül magának az adapternek a része. A maximális terhelés 50 N, a maximális nyomaték 2,5 Nm. Ezek a mechanikai csatlakozás határértékei, nem a fényforrás teljesítményét adják meg.
Méretek a lámpatesthez illesztéshez

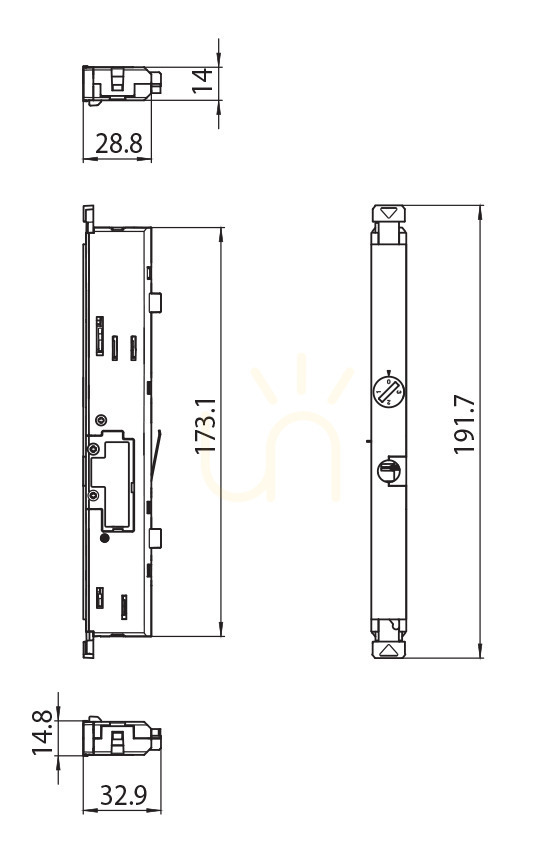

A gyártó rajzán 191,7 mm teljes hossz és 173,1 mm hosszúságú házrész szerepel. A kiválasztás előtt az adapter körvonalát és rögzítési helyét a lámpatest kialakításával kell összevetni. A 9999/B kód a fekete változatot azonosítja, de a megfelelő szín nem helyettesíti a méretek és az elektromos csatlakozás ellenőrzését. A kész összeállítás megjelenését és fényét a hozzá csatlakozó lámpatest is meghatározza.
