Stucchi EVO hosszú függesztőkonzol S-9500/322-LA-B, fekete, ST1 sínhez

Az S-9500/322-LA-B fekete alumínium függesztőkonzol a Stucchi EVO sínhez, ST1 profilhoz. A gyártó acélsodrony automata megfogójához való furattal ellátott konzolként írja le, a sín folyamatos sorban történő függesztéséhez. Szerelési tartozék, nem lámpatest: nincs fényforrása, foglalata vagy megadott fényárama, és maga nem táplálja az áramkört.

A sín függesztése folyamatos sorban

A konzol a mennyezet alatt tartja a sínt, ha a szakaszoknak egy sorként kell továbbfutniuk, nem pedig egy rövid rögzítésnél végződniük. Ugyanebben az LA családban a Stucchi az S-9500/312-LA kódot rövid függesztőkonzolként jelöli, 10,7 g tömeggel. A 322 változat a kártyán 24,2 g, és folyamatos soros függesztéshez készül. A választást a kód dönti el, nem önmagában a fekete felület és a hasonló profilforma.

A furat acélsodrony automata megfogójához való. Ennek a kódnak a lapja nem sorolja a sodronyt, a megfogót vagy a csavarokat a csomag tartalmaként. A hivatalos render a síntesten ülő konzolt mutatja, tehát a szerelési viszonyt magyarázza, nem a doboz tartalmát. A függesztési magasság a választott sodronytól függ; ezt a hosszt az oldal nem adja meg.

A műszaki rajz befoglaló mérete

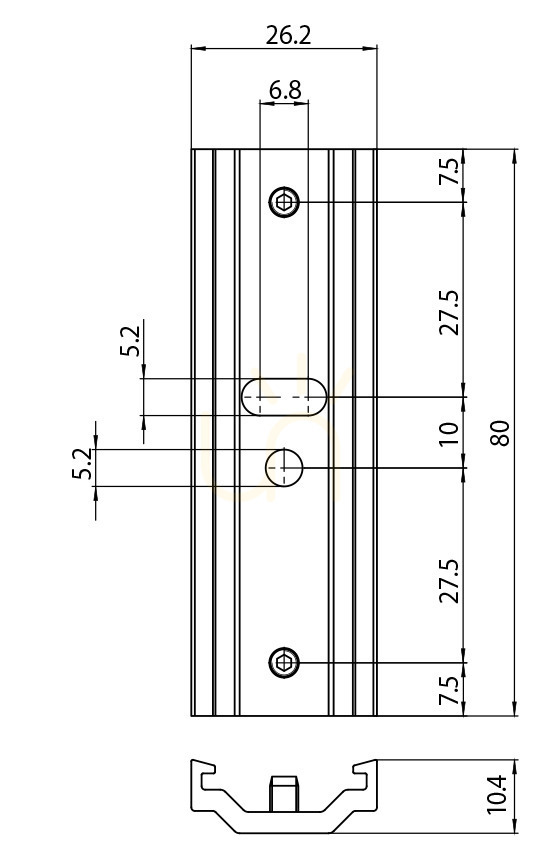

Az LA változat rajza 80 hosszúságot, 26,2 szélességet és 10,4 profilmagasságot mutat. A mértékegység nincs feltüntetve. 24,2 g tömeg mellett ezek a számok milliméterként olvashatók: egy 8 cm-es alumíniumdarab ehhez a tömeghez illik, egy 80 cm-es nem. Szerelés előtt a 80 × 26,2 × 10,4 mm-t vesse össze a mennyezeti hellyel és az ST1 profillal. A konzol keskeny, és a sín vonalában kell eltűnnie, nem látható díszként szolgál.

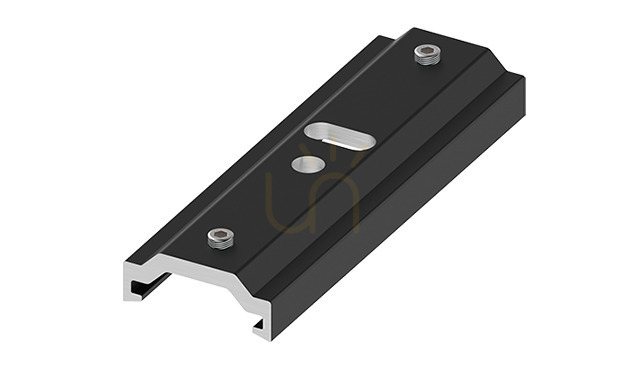

A kártya anyaga alumínium. A -B változat fekete; a fehér pár kódja S-9500/322-LA-W2. A fekete renderen hosszúkás nyílás, kerek furat és két rögzítési pont látszik a felső lapon.

Melyik telepítéshez

Az elem az EVO rendszerhez és az ST1 sín rögzítőtartozékaihoz tartozik. Nem helyettesíti a betáplálót, a csatlakozót vagy a lámpatest-adaptert. Nappaliba, konyhába, étkezőbe, előszobába, hálószobába, gyerekszobába, irodába vagy dolgozószobába tervezhető, ha ott beltéri EVO sín készül. A kártya nem ad IP-védettséget és nem ír kültéri változatot, ezért a fekete szín nem indok homlokzatra vagy nedves zónába.

Rendelés előtt egyeztesse az S-9500/322-LA-B kódot, a színt, az ST1 profilt és a folyamatos soros függesztés funkcióját.
