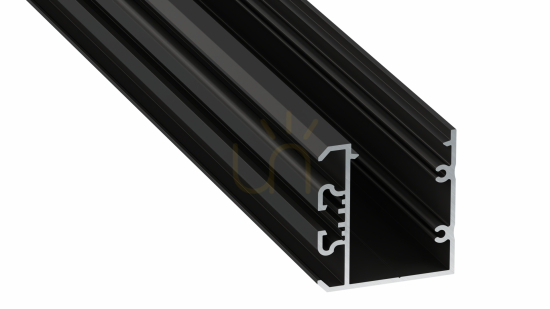

A fekete lakkozott LUMINES UNICO alumíniumprofil egyoldali, oldalirányú fénykibocsátású LED-es vonalvilágítás kialakításához használható rendszerelem. A 10-1395-20 cikkszámú változat hossza 2,02 m, felülete matt RAL 9005. Nem kész lámpatest: a teljesítményt és a fény színhőmérsékletét nem maga a profil határozza meg.
Két LED-szalag, egy nyitott oldal

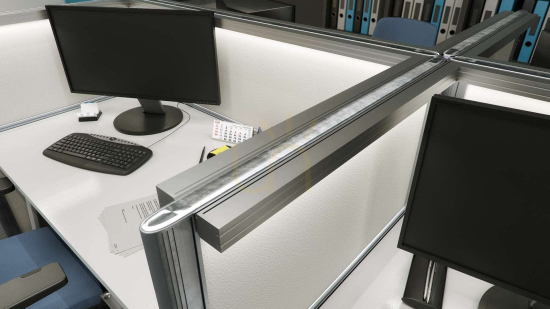

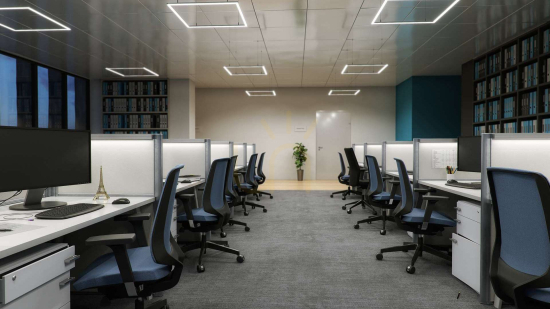

Az UNICO keresztmetszetében két, egyenként legfeljebb 12 mm széles LED-szalag helyezhető el. A nyitott oldal adja a fénykibocsátás irányát, ezért tervezéskor fontos a profil és a megvilágítandó felület egymáshoz viszonyított helyzete. A gyártó irodák és közösségi belső terek irányított világítására jelöli meg a rendszert.
A fényerő és a színhőmérséklet a kiválasztott szalagoktól függ. A profilhoz különböző optikai kivitelű DOUBLE burák illeszkednek. A bura kiválasztását a kívánt fényvonalhoz kell igazítani; a fekete alumíniumtest önmagában nem határozza meg az elkészült világítás fényét.
A pontos hossz és a rögzítés

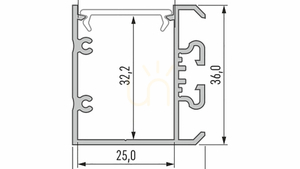

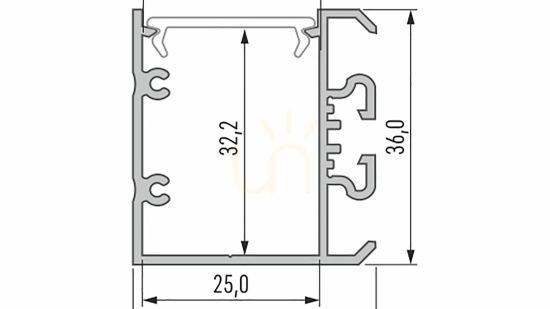

Ennek a változatnak a hossza 2020 mm. A gyártó rövid táblázatában szereplő 2 m a hosszúsági csoportot jelöli. A beépítés megtervezésekor a pontos mérettel számoljon. A külső keresztmetszet 34,1 mm széles és 36 mm magas; ezt a rendelkezésre álló szerelési hellyel érdemes összevetni.
A felületre szerelés csavarokkal és TALIA M1 szerelőprofillal történik. A gyártó függesztett szerelést is megad. TALIA M2 használatakor a reteszelő mechanizmus rejtett tápegységes kialakítást tesz lehetővé. A konkrét tápegységet a szalagok villamos igényei és a rendelkezésre álló hely alapján kell kiválasztani.
Az UNICO összeállításának elemei
A világításhoz megfelelő szalagok, DOUBLE bura, végzárók és rögzítőelemek választandók. A furatos vagy furat nélküli végzáró a kábelvezetéstől függ. A dokumentáció összekötőket és kábelátvezetőt is felsorol rendszertartozékként, nem pedig e profilszakasz igazolt csomagtartalmaként.
Az egyenes forma és a matt fekete felület modern, minimalista világítási megoldásokhoz illik. Rendeléskor különítse el az önálló profilt a teljes világítási készlettől, és minden kiválasztott alkatrésznél ellenőrizze az UNICO-kompatibilitást.
