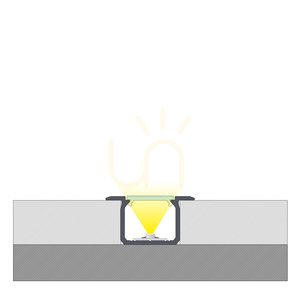

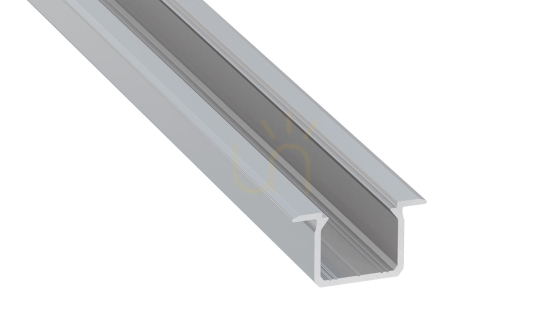

A nyers kivitelű LUMINES U süllyeszthető profil LED-szalaghoz. Ez a változat 1 m hosszú, cikkszáma 10-1060-10. Nyitott csatornája és oldalsó peremei lehetővé teszik, hogy a profiltest az előkészített nyílásba kerüljön, ne teljes egészében a lap felületén helyezkedjen el. A nyers felület nem azonos a külön kínált, ezüstszínű eloxált változattal.
A nyílást a keresztmetszet alapján tervezze

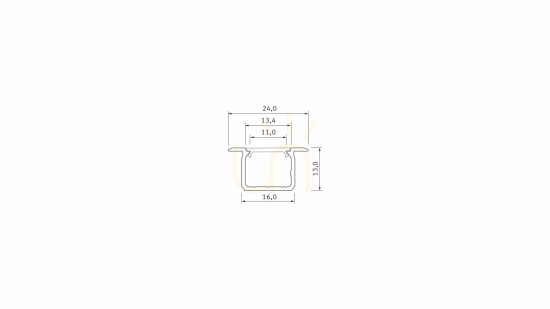

Az U profil szabványos gipszkartonhoz és 12 mm vastag bútorlaphoz készült. A gyártó keresztmetszeti rajza 24 mm teljes szélességet, 13 mm magasságot és 16 mm profilszélességet ad meg. A peremekkel együtt mért szélesség tehát nem a lapba süllyesztett rész szélessége. A nyílás kialakítása előtt a teljes gyártói rajzzal vesse össze a tervet.
A gyártó benyomással történő szerelést és kétoldalas ragasztószalagot nevez meg. A kialakítás süllyesztett beépítést tesz lehetővé a szélek glettelése nélkül. Ez fontos különbség a látható peremű profil és a környező felületbe bedolgozandó, utólagos felületképzést igénylő rendszer közötti választásnál.
LED-szalag és BASIC elemek
Az adatlap legfeljebb 12 mm széles LED-szalagot enged meg. A profil egy világítási rendszer alkatrésze, nem meghatározott fényerejű vagy színhőmérsékletű kész lámpa. Ezeket a tulajdonságokat a választott szalag határozza meg. A tápegység a profilon kívül helyezkedik el, ezért annak helyét is figyelembe kell venni a szerelés megtervezésekor.

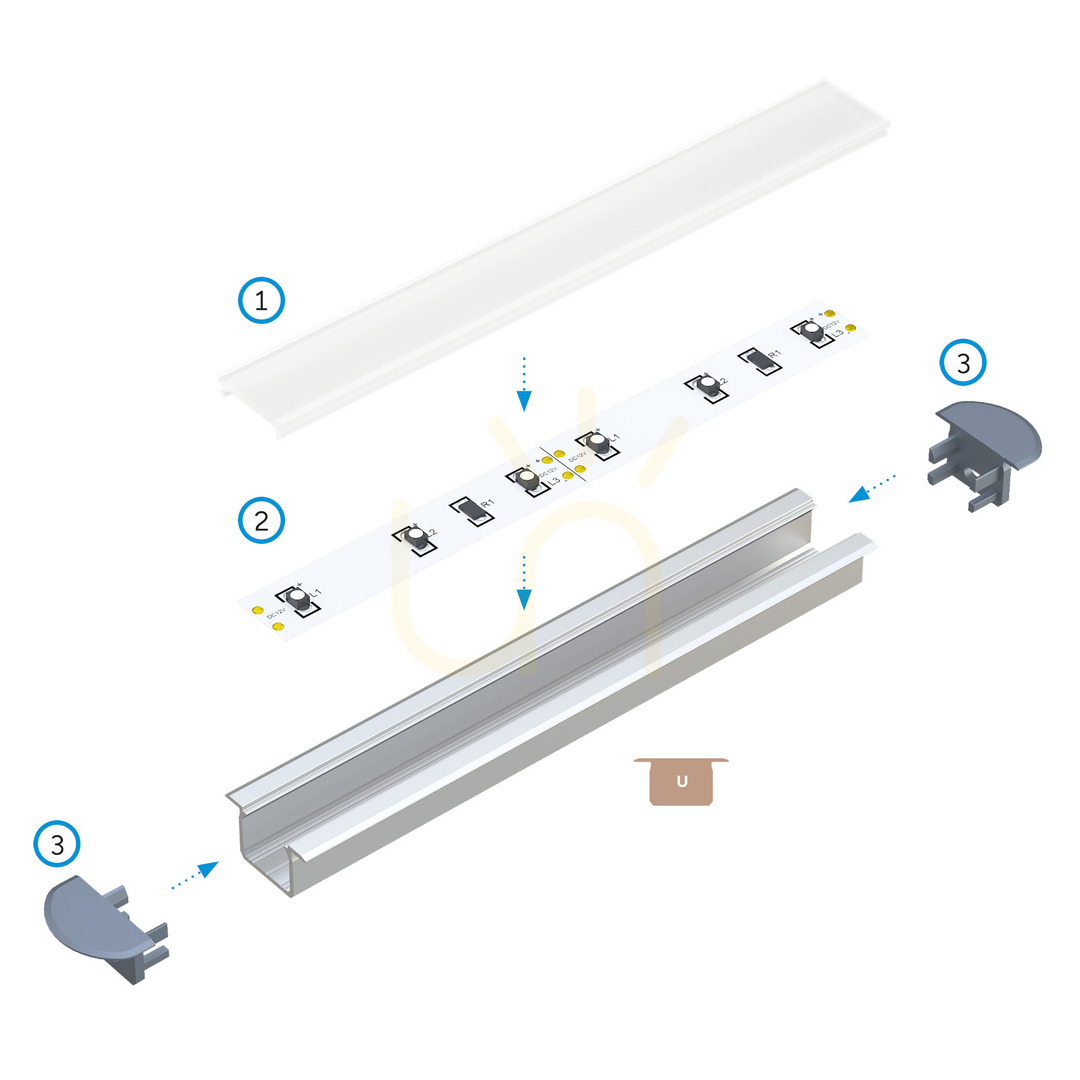

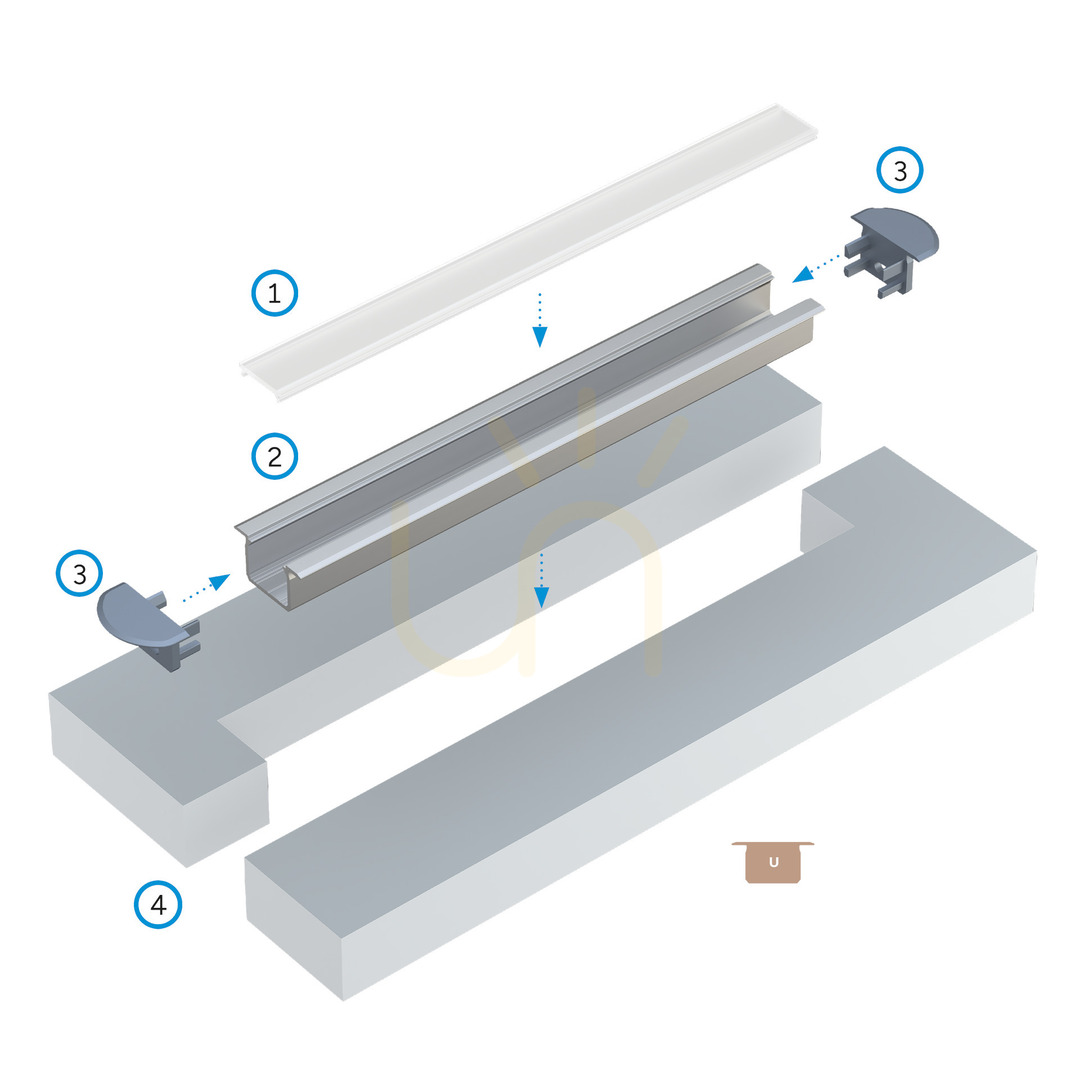

Az U rendszerhez BASIC burák és hozzá illő végzárók használhatók. A gyártó átlátszó, matt, opál és további buraváltozatokat mutat be, így a burát a kész fényvonalhoz külön kell kiválasztani. A szerelési ábra a profilt, a szalagot, a burát és a végzárókat önálló elemekként ábrázolja.

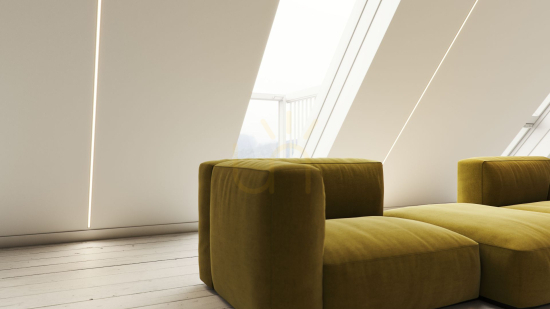

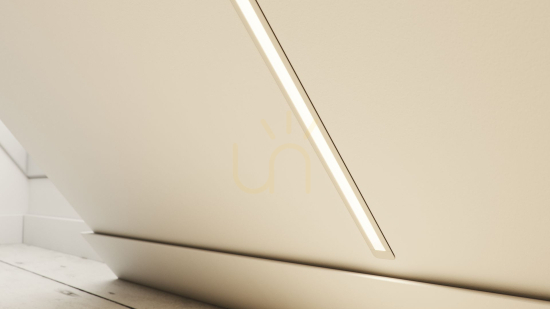

Süllyesztett fényvonal a bútorban

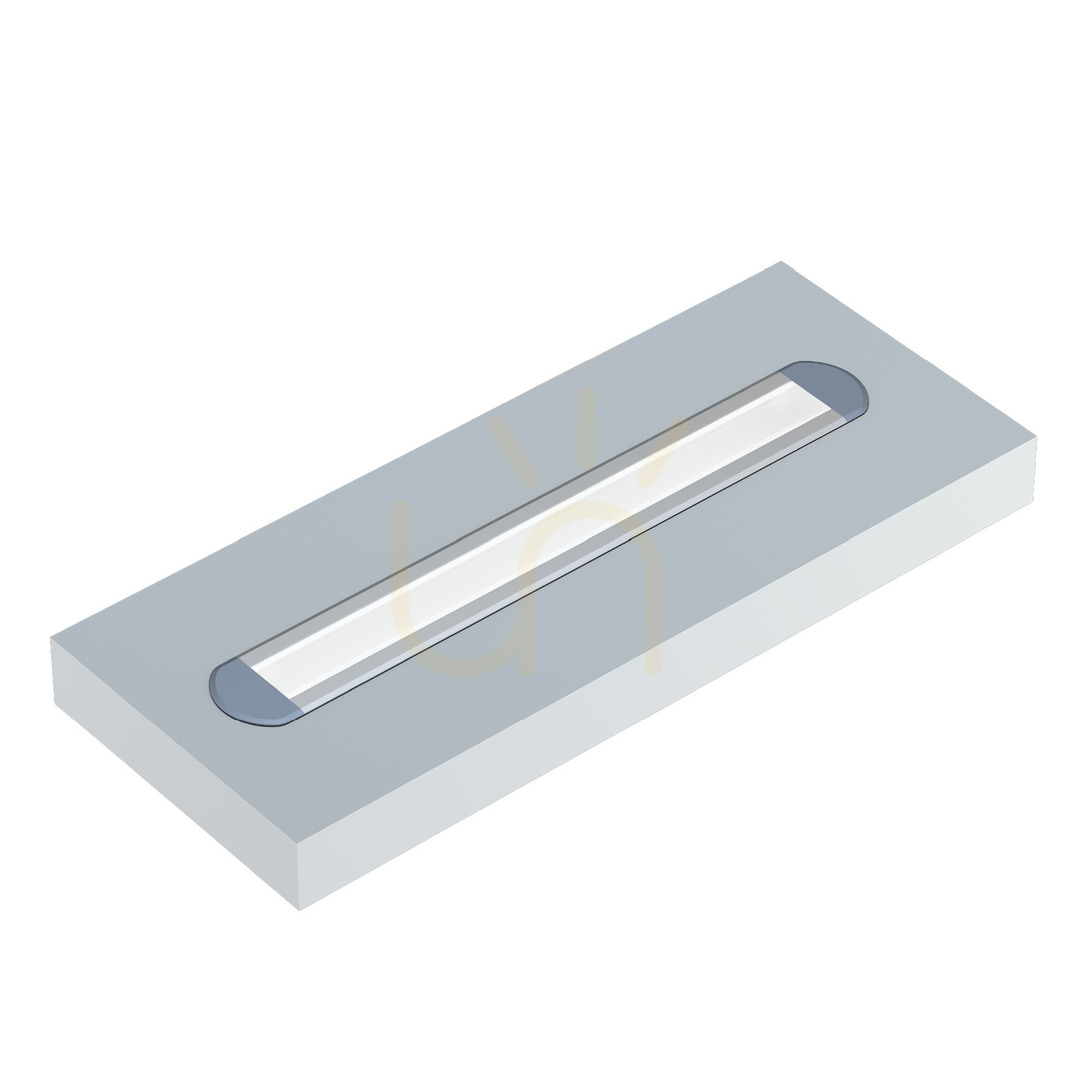

Az U polcok és szekrények, köztük konyhabútorok világításához is használható. Egyszerű, egyenes keresztmetszete modern és minimalista kialakításokhoz illik, különálló lámpatest díszítő formája nélkül. A kínált hossz erre az 1000 mm-es szakaszra vonatkozik; a többi hossz és felület külön változat.
