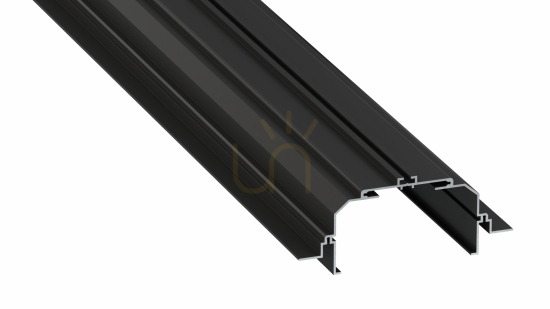

A fekete lakkozott LUMINES LARGO M4 mennyezeti vonalvilágítási rendszerekhez készült szerelőprofil. Ez a változat 1 m hosszú, gyártói cikkszáma 10-0445-10. Széles oldalsó részei megkülönböztetik a LED-szalagot tartó profiltól: az M4 a mennyezetbe épített összeállítás szerkezeti rögzítőeleme.
Kapcsolódás a LARGO és inLARGO rendszerhez

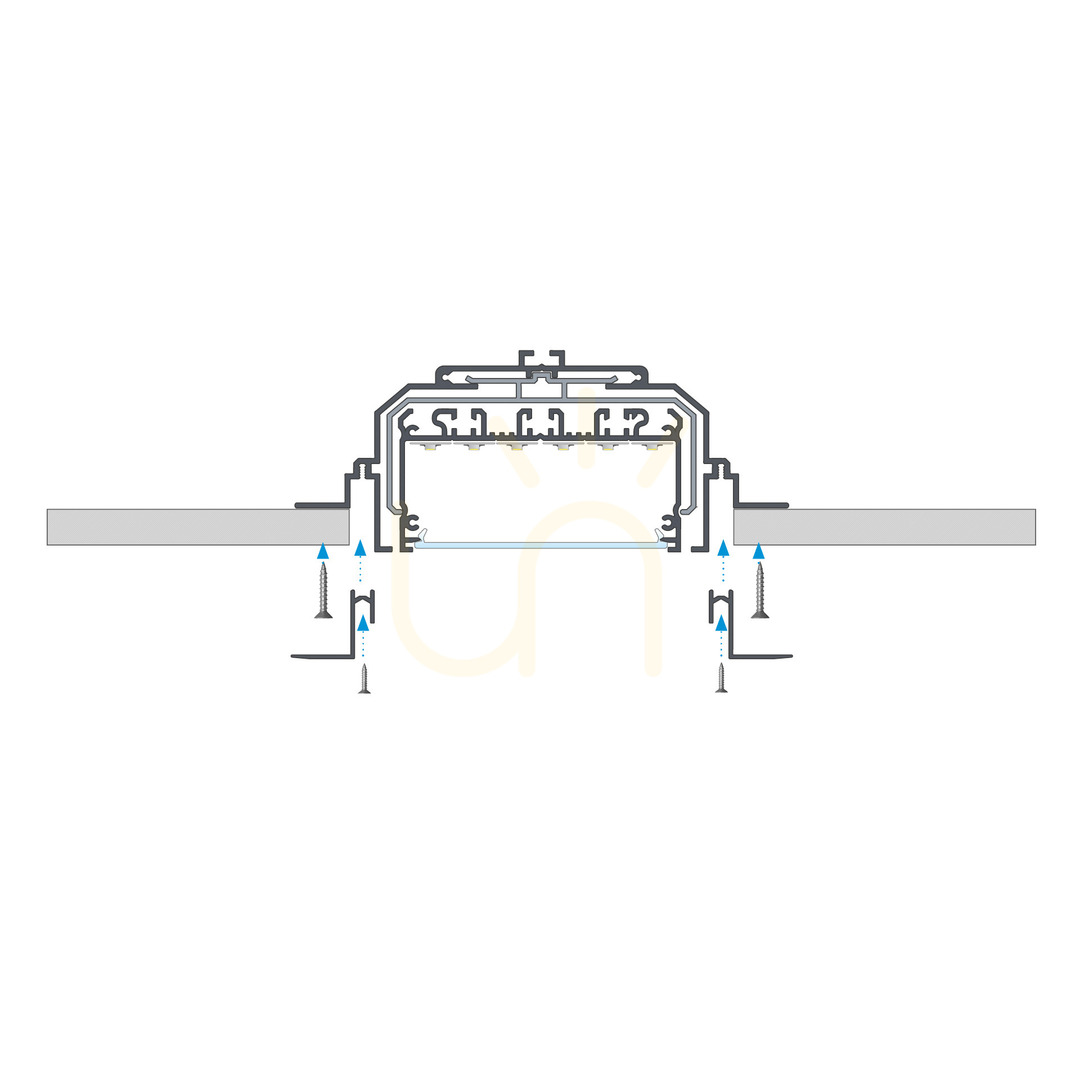

A gyártó szerelési ábrái LARGO és inLARGO profillal egyaránt bemutatják az M4 használatát. A mennyezeti lapok közötti beépítéshez rögzítőcsavarokat és ROSET segédprofilt alkalmaznak. Az ábrákon LARGO profilösszekötő is szerepel, amely a rendszer elemeit kapcsolja össze. Az összeállítás megtervezésekor ezért külön kell kezelni az M4 szerelőprofilt és a világító részt hordozó profilt. A szükséges elemeket a kiválasztott elrendezéshez kell igazítani.

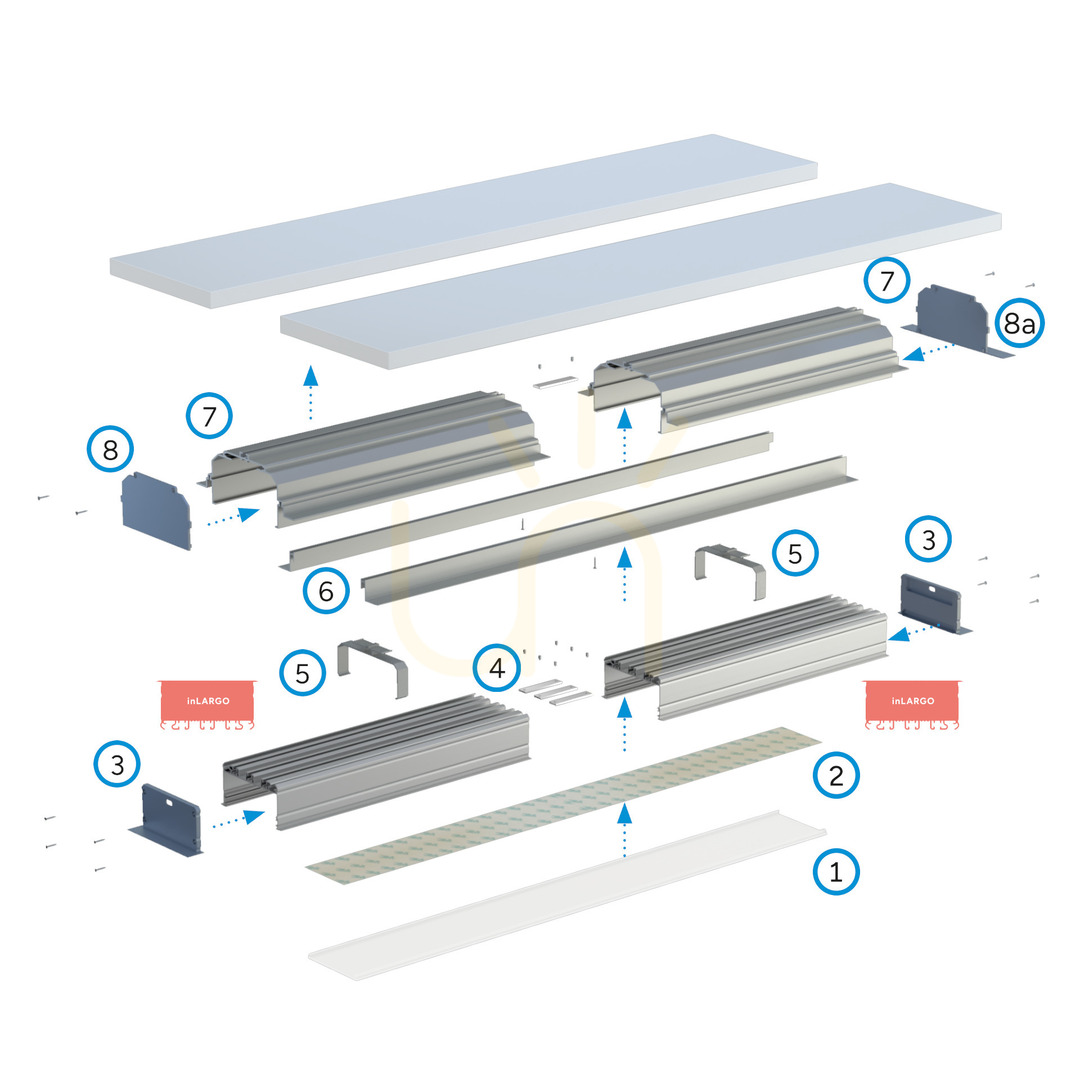

A szerelési rajzokon SUPER WIDE burkolat, LED-szalagok és végzárók is láthatók. Ezek a rendszer felépítését szemléltetik, nem ennek az önálló profilnak a csomagtartalmát. A bemutatott alkatrészeket tehát nem lehet automatikusan a szállítás részének tekinteni. Az ábra nem egy teljesen felszerelt, kész lámpatest ajánlatát jelenti.
Helyigény a mennyezeti szerkezetben
A teljes keresztmetszet 154,4 mm széles és 62,9 mm magas. Ezek az értékek magára a LARGO M4 elemre vonatkoznak, nem a teljes összeállított lámpatestre. A mennyezet kialakítása előtt hasonlítsa össze őket a rendelkezésre álló hellyel és a kiválasztott LARGO vagy inLARGO összeállítás keresztmetszetével. A megadott szélesség az oldalsó szerelőrészeket is magában foglalja, nem csak a világítóprofilt befogadó középső teret.
A fekete lakkozott kivitel a szerelvény többi részének felületéhez választható. A szerelőprofil önmagában nem határozza meg a fényerőt vagy a fény színét; ezek a rendszerhez kiválasztott világítóelemek tulajdonságai.
