LUMINES inDILEDA 10-0201-20 süllyesztett LED-profil, fehérre lakkozott, 2,02 m

A LUMINES inDILEDA 10-0201-20 fehérre lakkozott alumíniumprofil süllyesztett, vonalas LED-világítás kialakításához. Ez a cikkszám ténylegesen 2,02 m hosszú szakaszt jelöl. Az oldalsó peremek két LED-szalag számára kialakított csatornát határolnak. A profil a rendszer szerkezeti eleme, nem meghatározott fényerővel és színhőmérséklettel rendelkező kész lámpatest.

A beépítés tervezése a keresztmetszet alapján

A teljes keresztmetszet 38,4 mm széles és 26,1 mm magas. A rajzon feltüntetett belső szélesség 25 mm, a dokumentáció pedig két, egyenként 12 mm széles LED-szalag elhelyezését engedi meg. A szalagválasztás és a szerelési hely előkészítése során külön kell kezelni ezeket az adatokat, mert a teljes szélesség a külső peremeket is tartalmazza.

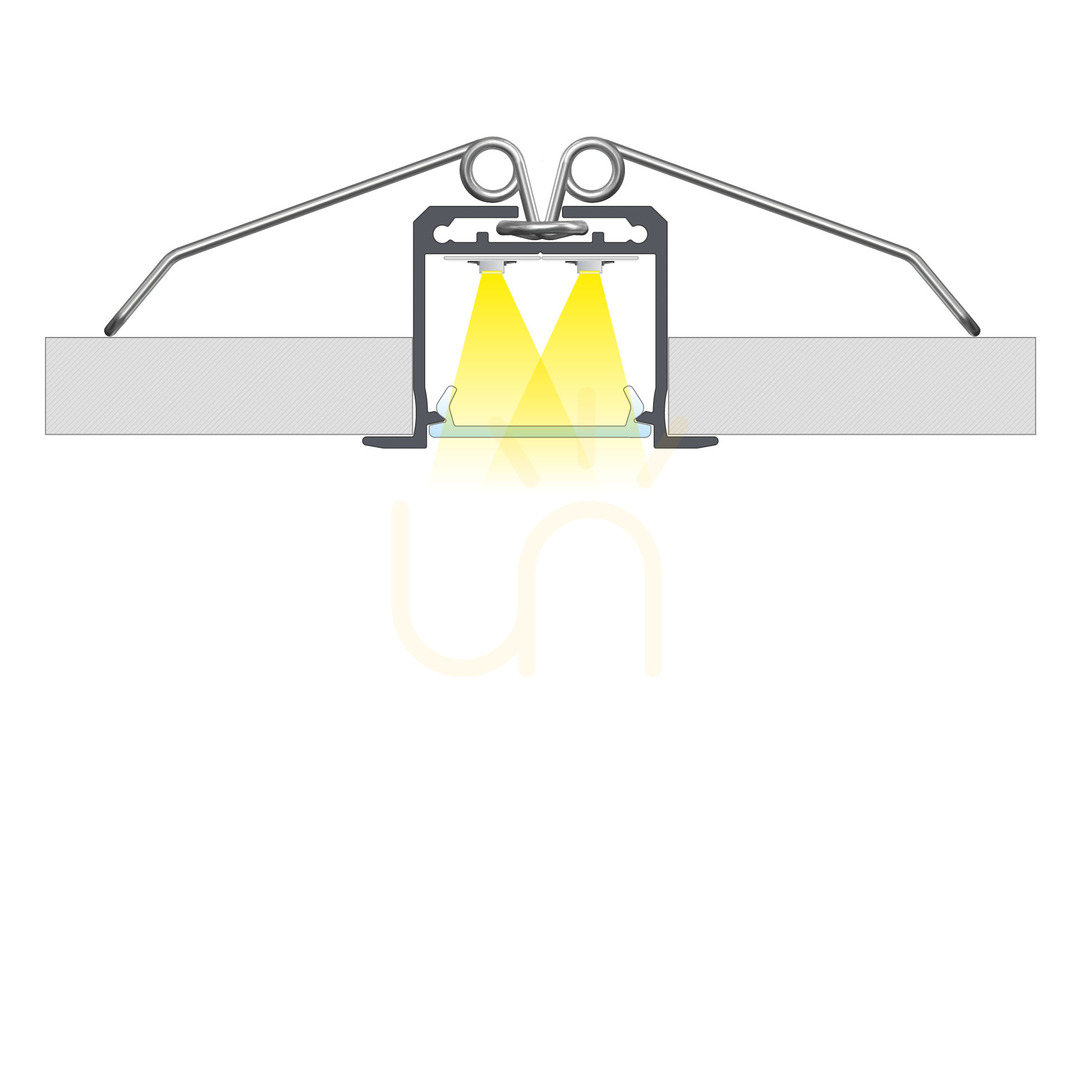

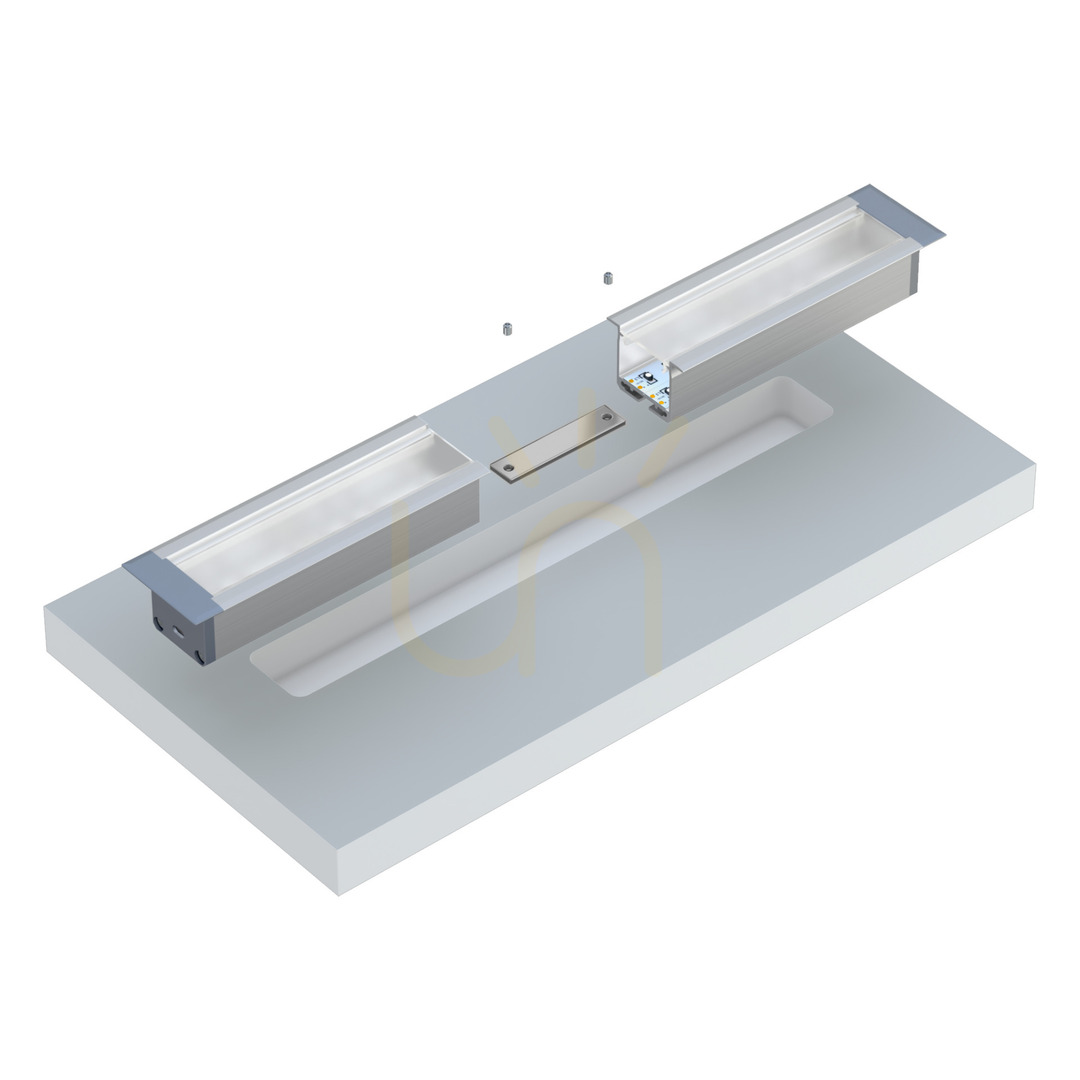

Az inDILEDA mennyezetben vagy falban előkészített, mart horonyba építhető. A gyártó szerelőrugós rögzítést és a szakaszok beépítésen belüli összekapcsolását mutatja be. A nyílás kialakítása előtt ellenőrizni kell a teljes összeállítás keresztmetszetét, a rögzítés módját és a kábelek útvonalát. A látható elülső rész szélessége nem tekinthető automatikusan a szükséges kivágás méretének.

Két szalag és a hozzájuk illő elemek

A profilhoz a tervnek megfelelő LED-szalagot, kompatibilis burát, végzárókat, valamint rögzítő- és összekötőelemeket kell választani. A gyártó DOUBLE és Raster DOUBLE burákat sorol fel. A bura kiválasztása a konfiguráció része, ezért az önálló fehér profil nem azonos egy enteriőrfotón látható teljes, világító összeállítással.

A tápegység helye a profilon kívül van. Külön helyet kell biztosítani számára, és a kiválasztott szalagokhoz kell méretezni. A fény színét, fényáramát és az energiafogyasztást a szalagok adatai határozzák meg. Az alumíniumszakasz hossza önmagában nem mondja meg ezeket az értékeket.

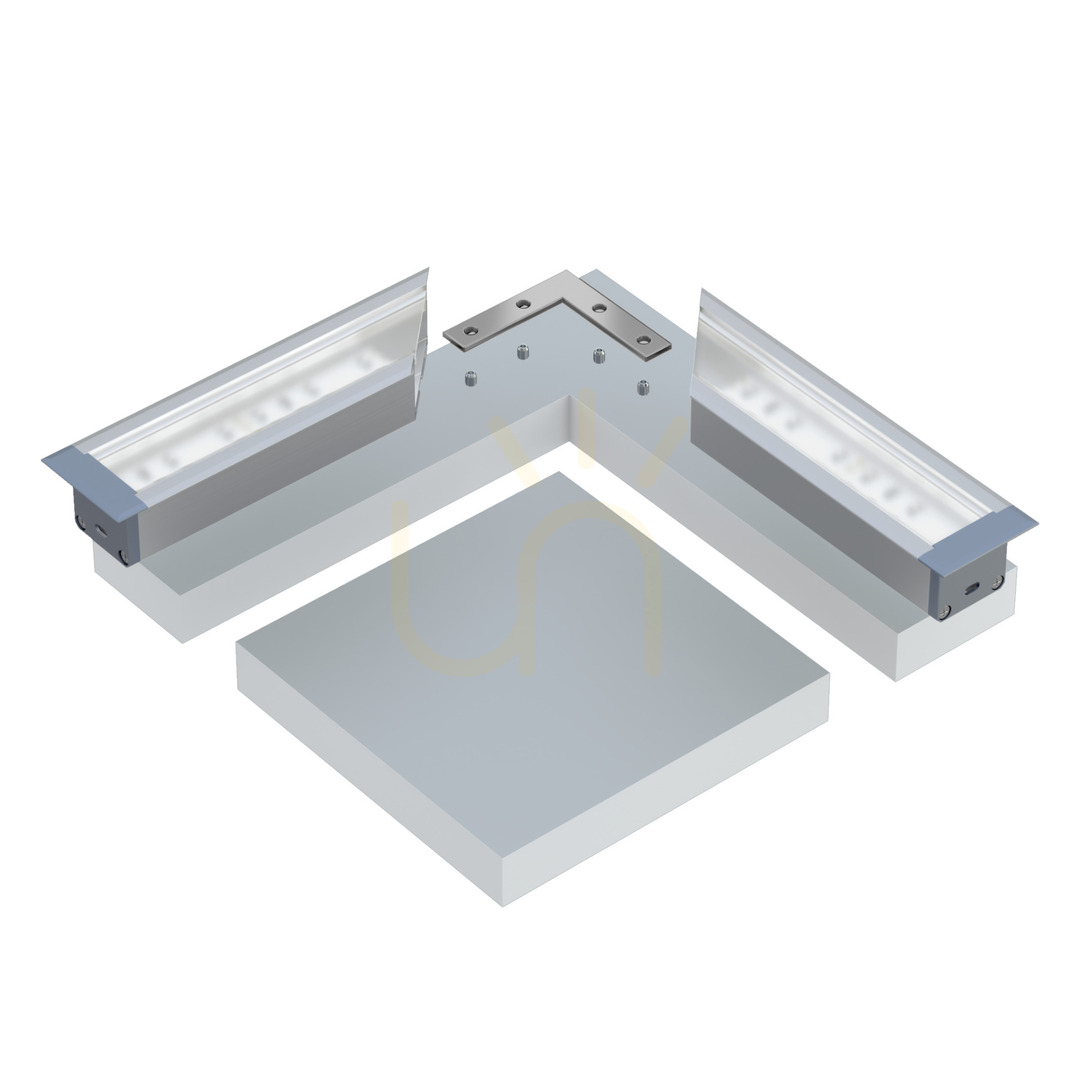

Egyenes vonalak és szögben csatlakozó szakaszok

A megfelelő összekötők folyamatos vonalak és szögletes elrendezések kialakítását teszik lehetővé. A süllyesztett szerkezet és az egyszerű fehér perem modern, minimalista terekhez illik. A dokumentáció irodai és ipari alkalmazást is említ. Fő- vagy dekorációs világításhoz mindig a teljes rendszer elemeit kell összehangolni, nem csupán a profilt kiválasztani.
