A LUMINES A 10-0013-10 cikkszámú változata 1 m hosszú, alumíniumból készült LED-szalagprofil, eloxált INOX felülettel. Nyitott, téglalap alakú keresztmetszetébe kerül a LED-szalag, és a rendszer BASIC vagy HIGH buráival használható. Lineáris világítás összeállításához való alkatrész, nem előre meghatározott fényerővel és színhőmérséklettel rendelkező kész lámpa.
A keresztmetszet és a szalag szélessége
A profil szélessége 16 mm, magassága 9,3 mm. Bútorra történő szerelés előtt mindkét méretet érdemes összevetni a polc alatti vagy az él mentén rendelkezésre álló hellyel. Felületre szerelve a test a hordozó síkja fölött marad; nem úgy helyezkedik el, mint egy mart horonyba süllyesztett profil. Ennek a változatnak a hossza pontosan 1000 mm. Az A jelölés a rendszert, nem a szál hosszát azonosítja.
A gyártó legfeljebb 12 mm széles LED-szalagot ír elő. A rajzon szereplő 13,4 mm-es belső méret nem helyettesíti ezt a korlátot. A szalag kiválasztásakor ezért a megengedett szélességet kell figyelembe venni, nem csupán az alumíniumtest külső méretét.
Rögzítés az A rendszer elemeivel

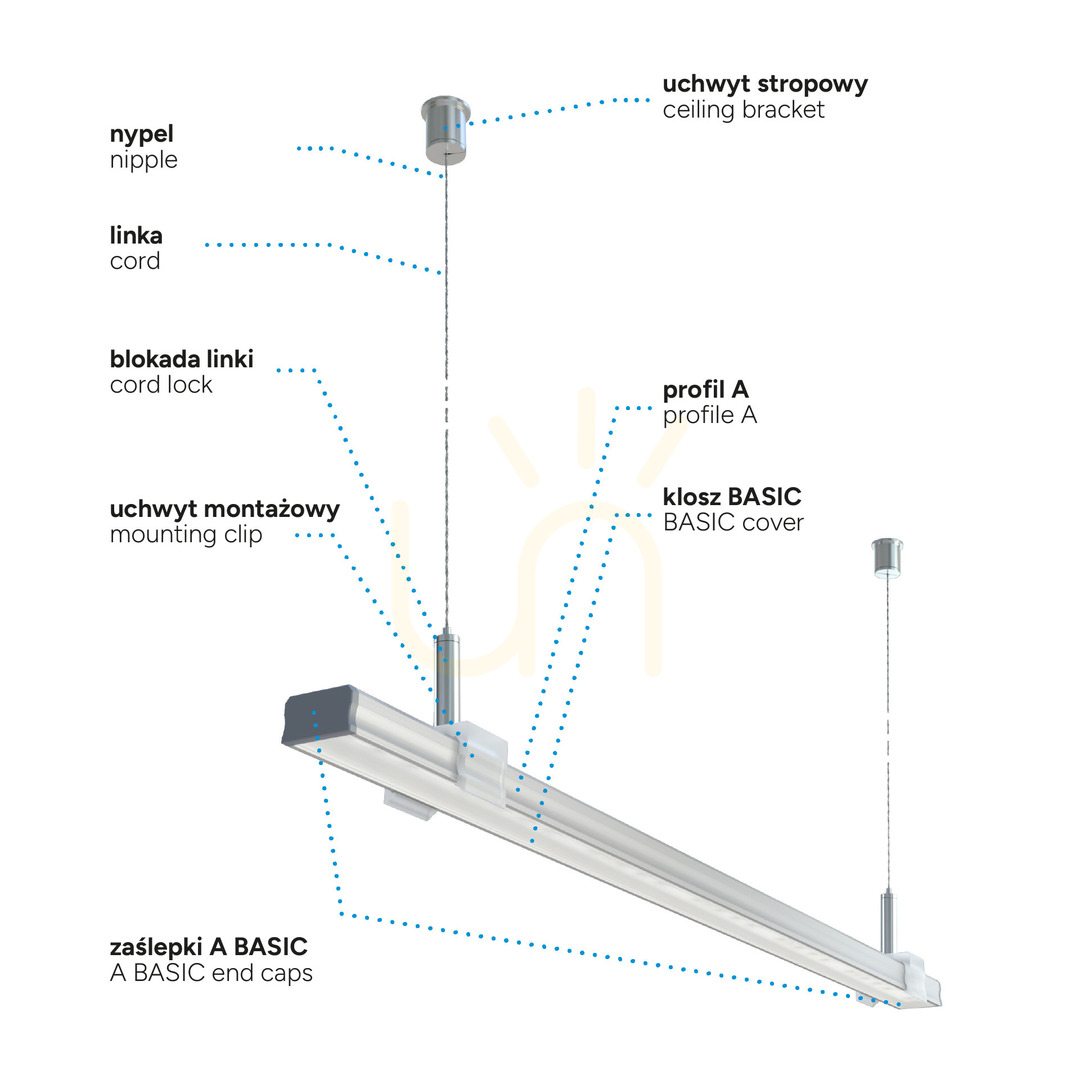

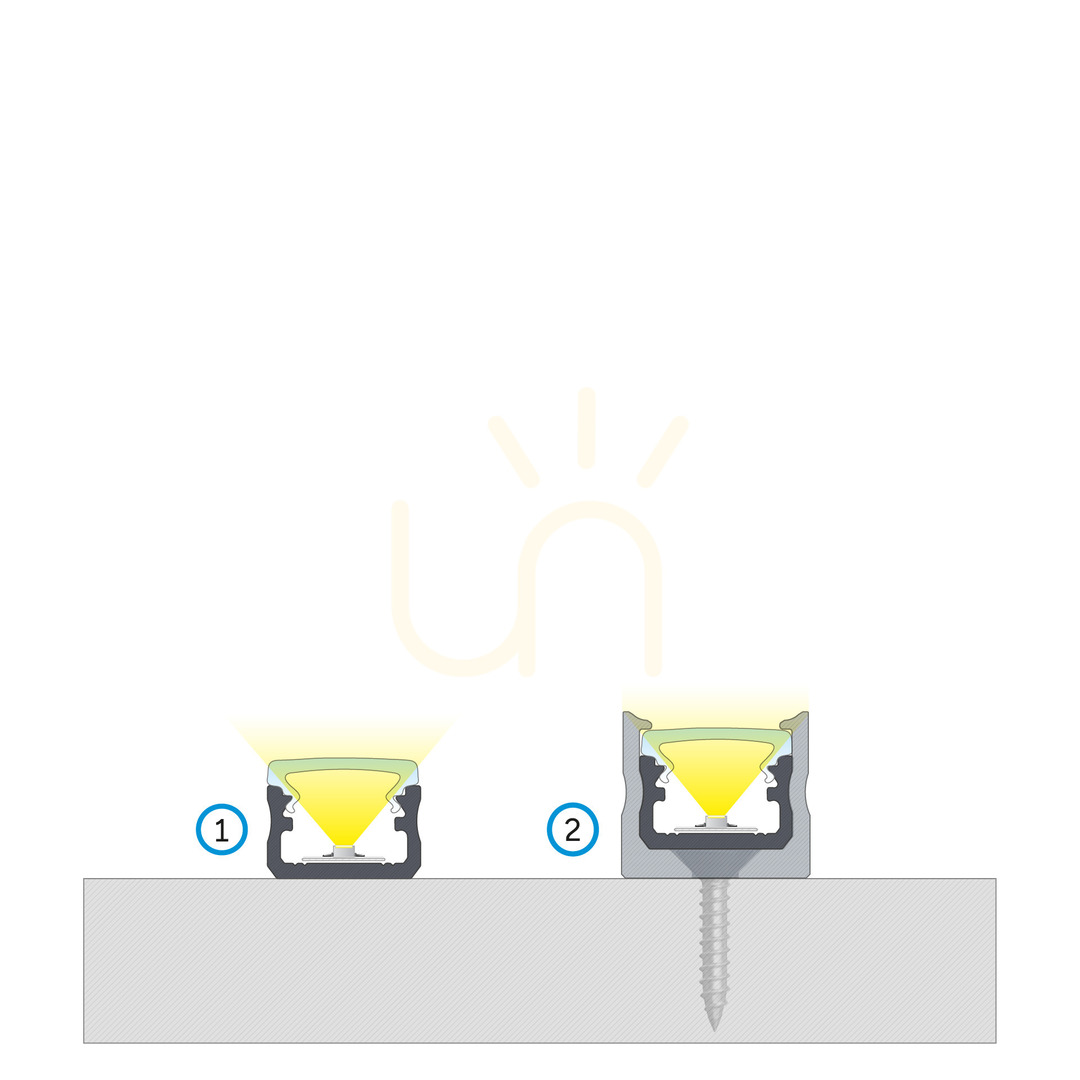

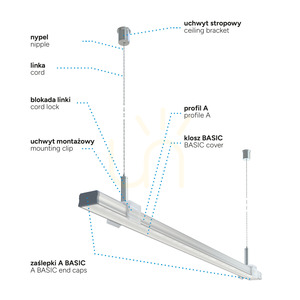

A dokumentáció kétoldalas ragasztószalaggal és hozzá való rögzítőelemekkel kialakított felületi szerelést is bemutat. A rendszer függesztett és csuklós összeállításokat szintén tartalmaz. A szerelési módhoz a megfelelő alkatrészeket kell kiválasztani; a különféle ábrák nem egyetlen közös tartozékcsomagot jelentenek.
A BASIC és HIGH burákhoz a nekik megfelelő végzárók és szerelvények szükségesek. A bura anyagát és optikai változatát is az összeállítás részeként válassza ki. A profil önmagában nem határozza meg a teljes világítás fényeloszlását. A rendszerdokumentáció a tápegységet a profilon kívül helyezi el.
Bútorok és belsőépítészeti részletek

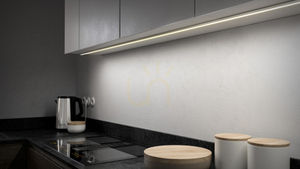

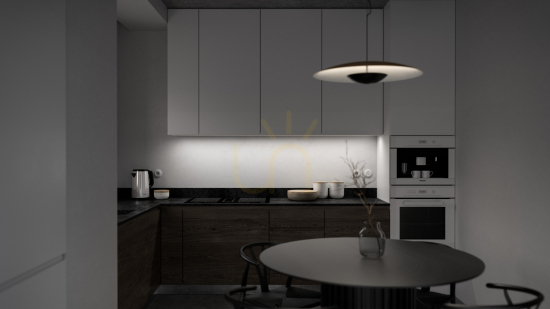

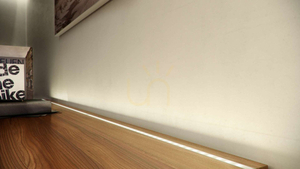

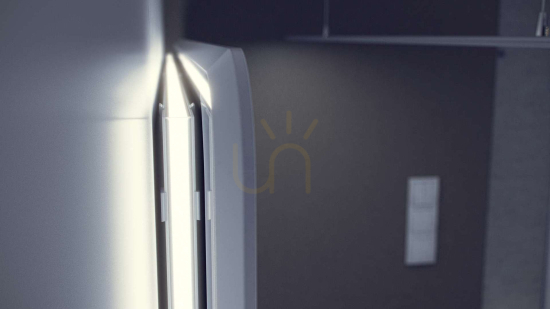

Az A sorozat többek között bútorok és belsőépítészeti elemek dekoratív megvilágítására készült. Egyenes vonala és látható eloxált felülete visszafogott, modern bútorzat mellett használható. Az INOX itt az alumínium felületkezelésének neve, nem rozsdamentes acél alapanyagot jelent. A kívánt fényhatást a kiválasztott szalaggal és burával együtt kell megtervezni.
