A Lumines 14-2027-40 áramvezető függesztőkészlet a lineáris lámpatest felfüggesztését és tápellátásának vezetését egyesíti: az elektromos vezető a sodrony belsejében fut. Az ezüstszínű változat kompatibilis LED-profilokhoz készült, 2000 mm hosszú sodronnyal és 0,5 mm² vezető-keresztmetszettel.
Tápellátás a függesztősodronyban

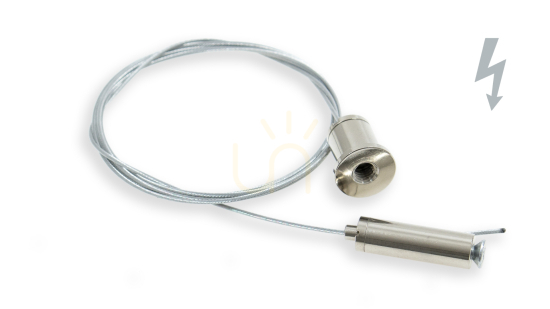

A belső vezető révén nem szükséges külön tápkábelt vezetni a függesztés mellett. Így kevesebb különálló vezeték látszik a mennyezet és a lámpatest között. A fényképen ezüstös sodrony és hengeres rögzítőelemek láthatók. Ez a készlet világítási rendszer összeállításához használható tartozék, nem kész lámpa és nem fényforrás.
Az acélsodrony átlátszó FEP bevonatot kapott. Ennél a változatnál a külső átmérő 1,35 mm. A 2000 mm-es hosszt a rögzítési pont és a tervezett lámpatest közötti távolsággal érdemes összevetni. Ez az adat a függesztésre vonatkozik, nem a LED-profil hosszára.
A készlet elemei
A gyártó két szigetelt sodronyrögzítőt sorol fel: a 15 M10x1-14 és a 15 ZW M4i típust. A csomag része a hosszú, nyílással ellátott M10x1, M6i mennyezeti csatlakozó és az áramvezető sodrony is. A típus- és menetjelölések alapján még az összeállítás előtt ellenőrizhetők a tervezett csatlakozási pontok.
Kompatibilitás és tervezési határok
A megadott rendszerek: A, D, X, Y, I6, I10, MICO, SILEDA, DILEDA, DOPIO, ILEDO, TALIA és LARGO; a felsorolás a Largo M1 és Talia M1 szerelőprofilokat is tartalmazza. A készletet a konkrét profilhoz és lámpatesthez kell kiválasztani, nem tekinthető bármilyen függőlámpához használható általános rögzítésnek.
Ennek a változatnak az adatlapja 5–50 V feszültségtartományt, 6 A biztonságos áramértéket és 1,8 kg teherbírást ad meg. A villamos terhelést és a függesztett szerkezet tömegét egyaránt ezekhez a határokhoz kell viszonyítani. A tartomány nem tesz lehetővé közvetlen 230 V-os hálózati csatlakozást. A feszültségesés vizsgálatánál a vezető keresztmetszetét és hosszát is figyelembe kell venni.
