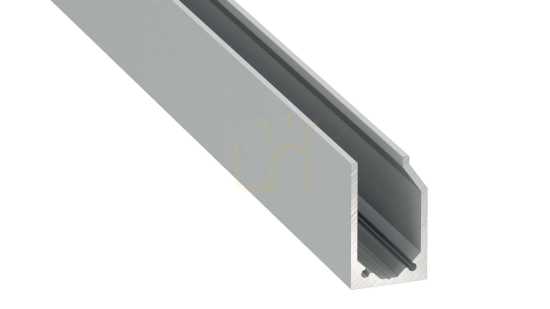

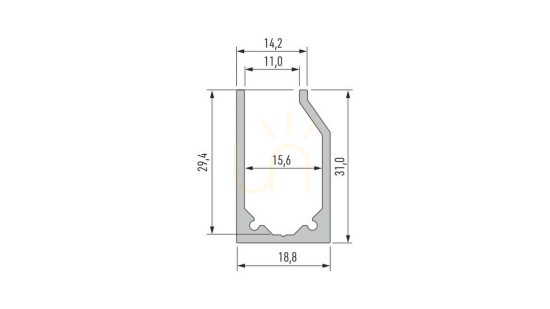

Az I10 ezüstre eloxált alumíniumból készült, felületre szerelhető üvegtartó profil, itt 1 m hosszú szálban. A keresztmetszet 18,8 mm széles és 31 mm magas, felül pedig 11 mm-es horony fut végig, amelybe üveg- vagy plexilap csúsztatható. A LED-szalag az alsó csatornában fekszik, és a behelyezett lap élét világítja meg.
Mekkora terhet bír a behelyezett lap

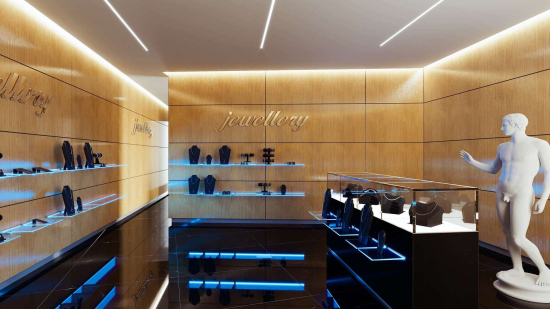

A gyártó két teherhordó felépítést ír le. Polcként: profil, gumitömítés és támasztékos véglezárók. Egy véglezáró megengedett terhelése ilyenkor a polc mélységétől függ: 10 cm-nél 3,63 kg, 15 cm-nél 2,64 kg, 20 cm-nél 1 kg, az ajánlott polchossz legfeljebb 2 m. Az értékek az üveg- vagy plexilap saját tömegével együtt értendők.

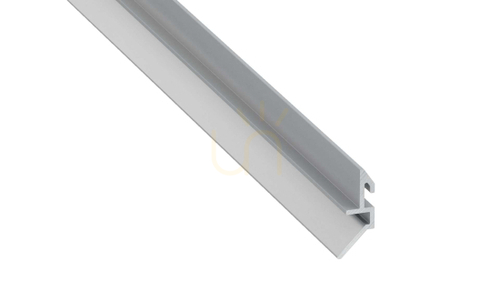

Táblaként: profil, FARI szerelőprofil, kétoldalas ragasztószalag és támaszték nélküli véglezárók. Erre a felépítésre a gyártó profilméterenként legfeljebb 50 kg terhelhetőséget ad meg, 100 kg/m² szilárdságú szalaggal. A támasztékos és a támaszték nélküli véglezáró két külön cikk, a sorrend tehát adott: előbb a felépítés, utána a véglezárók rendelése.
Mit kell hozzá megvenni

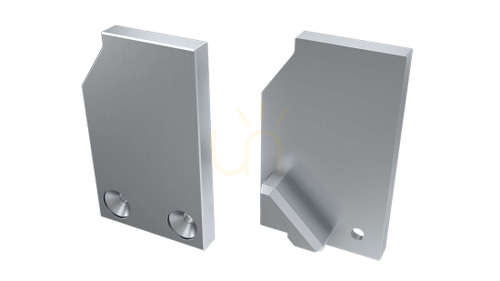

A profil önmagában kerül forgalomba: LED-szalag, véglezáró és gumitömítés nélkül, ezek mindegyike külön cikk ugyanabból a rendszerből. A csatorna legfeljebb 10 mm széles szalagot fogad. A véglezárók bal és jobb kivitelben készülnek, így egy szál lezárásához két különböző darab kell. A tápegységet a gyártó a profilon kívülre szánja, belül nincs számára hely.
A fényforrások legnagyobb teljesítménye, amelyet a profil elvezet, 55 °C profilhőmérsékleten 21 W, 65 °C-on 26,6 W. Ez a szalagválasztás felső határa, nem a profil saját fogyasztása.
Szerelés és üzemi körülmények
A profil csavarral, kétoldalas ragasztószalaggal vagy függesztőkkel rögzíthető, felületre, élre vagy függesztett elemként. A szálak nem toldhatók egyetlen futó vonallá, ezért hosszabb kivitelhez egyedi méretet kell rendelni, amelyet a gyártó 6 m-ig készít.
A profil nem tömíthető, ezért IP20 szinten marad, és kizárólag száraz belső terekbe való. Járható és gázolható kivitelben sem készül, padlóba tehát nem építhető be.
