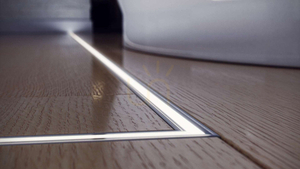

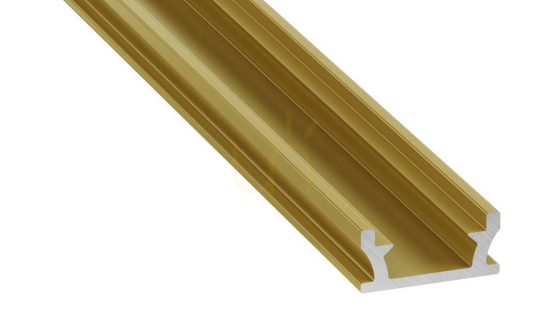

A Lumines TERRA 10-1716-20 süllyesztett szerelésű, arany színűre lakkozott alumínium LED-profil. A gyártó dekoratív padlóvilágításhoz szánja. A 2 m-esként jelölt szál valódi hossza 2020 mm.
Méretek és a szalag kiválasztása

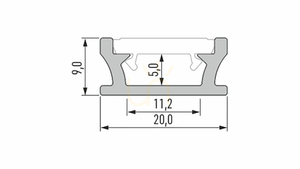

A profil keresztmetszete 20,0 mm széles és 9,0 mm magas — ekkora horony kell a padlóba vagy a lépcsőfokba. A szalagcsatorna 11,2 mm széles és 5,0 mm mély, a gyártó legfeljebb 10 mm széles LED-szalagot enged. A termékadatlap megadja a LED-fényforrások legnagyobb disszipált teljesítményét is: 55 °C-os profilhőmérsékleten 17,0 W búrával és 17,7 W búra nélkül, 65 °C-on 23,5 W és 24,0 W. A tápegység a profilon kívülre kerül.
Szerelés

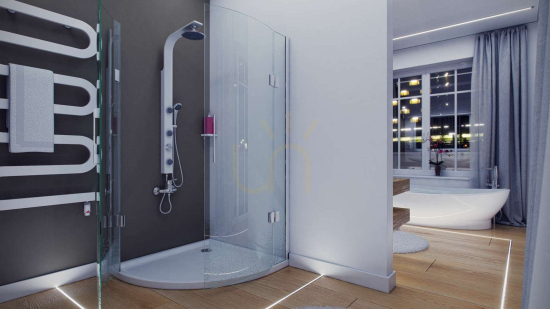

A profilt előkészített marásba kell benyomni, vagy szerelőragasztóval, illetve kétoldalas ragasztószalaggal rögzíteni. A gyártó ezt a szerelést többek között lépcsőfokokban mutatja be. A TERRA nem hajtható át, ezért olyan helyre nem való, ahol járművek haladnak át.
Mit kell külön megvenni
A profilt önmagában árusítják, búra, szalag és végsapkák nélkül. Az IP54-es tömítettség és az IK07-es ütésállóság a tejfehér polikarbonát TERRA búrával szerelt készletre vonatkozik (2 m-es szálhoz a kód 11-3041-20) — csak ezzel használható a profil nedvességnek kitett helyen. Erre a változatra a gyártó 1,5 kN statikus terhelhetőséget is megad. Az arany ABS végsapkák kódja 12-1769-00 (kábelnyílással) és 12-1769-01 (nyílás nélkül): a rendszerábrán az egyik a betáplálás felőli végét zárja, a másik a szemközti végét.
