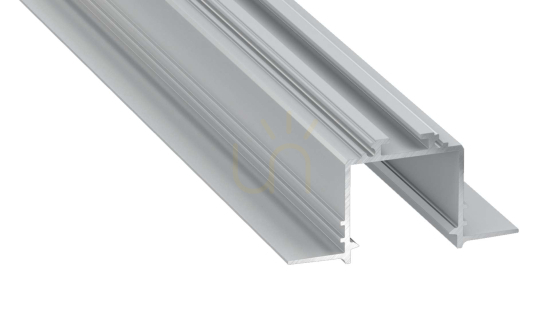

A SUBLI ezüst eloxált alumíniumból készült süllyesztett LED profil, amelyet gipszkarton szerkezetbe építenek be. Oldalsó karimáit a lappal együtt gipszelik be, így a fal vagy a mennyezet elkészülte után csak a fénycsík látszik, keret nélkül. Egy szál hossza 2,02 m.
A keresztmetszet és a hely, amit el kell neki hagyni
A profil teste 27,4 mm széles és 27,5 mm magas, a két gipszelő karimával együtt pedig 53,4 mm - ez annak a horonynak a mérete, amivel a szerelt szerkezetnek számolnia kell, nem pedig a látható résé. A belső csatorna 25,0 x 19,3 mm.
A 25 mm széles csatornába két LED szalag fér el egymás mellett, és a gyártó pontosan erre az elrendezésre tervezte a profilt. A szalag szélességét a Lumines számszerűen nem adja meg, ezért vásárlás előtt mérd meg a saját szalagodat a ragasztóréteggel együtt, és vesd össze a 25 mm-rel.
A 2 m-ként árult szál valójában 2020 mm; a 20 mm ráhagyás a vágáshoz. A profil 1000 és 3000 mm-es hosszban is készül, rendelésre pedig 6 m-ig.
Mit kell hozzá külön megvenni
A profilt önmagában árulják - szalag, búra, véglezáró és rugó nélkül. Ehhez a rendszerhez a gyártó a DOUBLE búrát (az átlátszótól a feketéig), a 12-0665-10 számú ezüst, kábelfuratos alumínium véglezárót és a 14-5001-00 jelű szerelőrugókat kínálja, amelyekkel a profil a mennyezetbe vagy a falba ül.
A tápegység a profilon kívülre kerül - belül nincs számára hely -, ezért az installációban külön, szervizelhető helyet kell neki kijelölni. A profil nincs tömítve, és a forgalmazott állapotában IP20 védettségű, ami száraz beltérre korlátozza.
Szálak toldása és a megengedett szalagteljesítmény
A szálak toldhatók: a rendszerhez tartozik a 14-3032-02 jelű egyenes toldó, 90°-os, 120°-os és 135°-os saroktoldó, valamint keresztirányú saroktoldó, így a fénycsík megszakítás nélkül fut át a mennyezetről a falra. A profil nem járható - padlóba nem építik be.
Az alumínium elvezeti a szalag hőjét, és a gyártó megadja ennek határát: a LED fényforrások maximális disszipált teljesítménye 35,0 W a profil 55 °C-os hőmérsékletén és 46,2 W 65 °C-on. Ehhez a számhoz kell igazítani a szalag választását - minél nagyobb a méterenkénti teljesítménye, annál jobban melegszik a profil.
