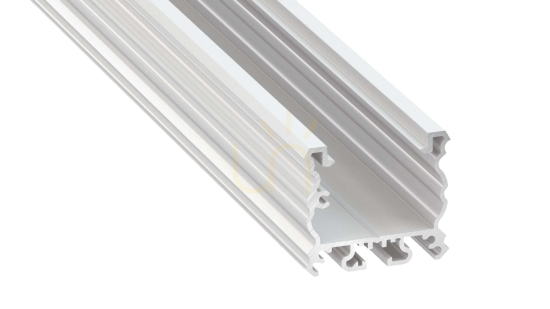

A TALIA LUMINES profil egy alumínium felületi profil, építészeti - építőipari felhasználásra.. Két LED csíkot használó világítási rendszerek kialakítására tervezték.
Színes változatok:
- Ezüst eloxált profil,
- fehér lakkozott profil (RAL9016),
- fekete lakkozott profil (RAL9005 matt).
Szerelési mód:
- TALIA M1/M2/M2/M3/M4 rögzítőprofilok használatával..
Tartozékok a TALIA LUMINES alumínium profilhoz
Üvegek (árnyékolók):
- KETTŐS
* átlátszó (PMMA),
* matt (PMMA),
* matt tejes (PMMA),
* matt tejes (PMMA),
* fekete (PMMA).
A profil tetejéről préseléssel rögzíthető.
- diffúzor LUMINES raszter DOUBLE
CAPS:
- alumínium, lyukkal vagy anélkül, 3 színváltozatban (fehér, ezüst, fekete).
RÖGZÍTÉSI PROFILOK:
- TALIA M1 rögzítési profil,

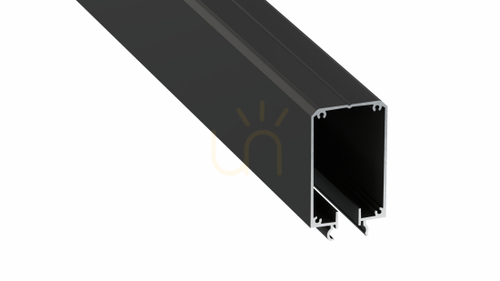

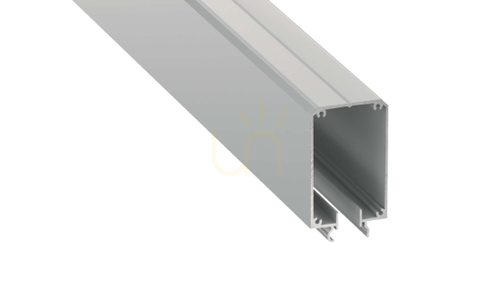

- TALIA M2 rögzítési profil,
- TALIA M3 rögzítési profil,
- TALIA M4 rögzítési profil
TOVÁBBI TARTOZÉKOK:
- egyenes csatlakozó,
- 90°-os szögletes csatlakozó,
- kereszt szögű csatlakozó,
- 120°-os szögcsatlakozó,
- tömítés
A TALIA profil beépítési elve DOUBLE diffúzorral a rögzítőcsavar és a TALIA M1 rögzítőprofil használatával.
A DOUBLE diffúzorral ellátott TALIA profil szerelésének végeredménye egy szerelőcsavar és a TALIA M1 szerelőprofil használatával.
A DOUBLE diffúzorral ellátott TALIA profil összeszerelésének elve TALIA M2 szerelőprofil használatával a tápegységhez.
A TALIA profil összeszerelésének végeredménye a DOUBLE diffúzorral a TALIA M2 szerelőprofil felhasználásával a tápegységhez.
A TALIA profilok összekötése egyenes csatlakozóval
A TALIA profilok összekapcsolása szögcsatlakozóval
A világítási rendszer elemeinek TALIA profilból történő összeszerelésének ábrája, (1) DOUBLE árnyékoló, (2) LED szalagok, (3) TALIA + M1 vakoló dugó lyukkal, (3a), TALIA + M1 vakoló dugó lyuk nélkül, (4) tömítés, (5a) TALIA jobb oldali csatlakozó, (5b) TALIA bal oldali csatlakozó, (5c) TALIA M1 csatlakozó, (6) TALIA M1 rögzítőprofil.
A TALIA profilrendszer beépítési elve profilrögzítők és TALIA M1 rögzítőprofil használatával
A TALIA profilrendszer beépítési utasításai a TALIA M3 rögzítőprofil használatával a mennyezetbe szerelőrugók segítségével
A TALIA profilok közötti csatlakozó használatának hatása a TALIA profil szögének megváltoztatására a TALIA M3 rögzítőprofil használata esetén, a profil vakolt szakaszával együtt alkalmazva
A világítási rendszer elemeinek a mennyezetben történő összeszerelésének ábrája a TALIA profil használatával, (1) DOUBLE diffúzor, (2) LED szalagok, (3) TALIA sapka lyukkal, (3a), TALIA sapka lyuk nélkül, (4) TALIA profilközi csatlakozó, (5) TALIA M3 szerelőprofil, (6) TALIA M3 sapka egyenes kivitelben, (6a) TALIA M3 sapka tömör kivitelben, (7) szerelőrugók.
A TALIA profil beépítési útmutatója a TALIA M4 szerelőprofil használatával a mennyezetbe ROSET segédprofil, TALIA profilok közötti csatlakozó és szerelőcsavarok felhasználásával
A TALIA profilok közötti csatlakozó használatának hatása a TALIA profil szögének megváltoztatására a TALIA M4 szerelőprofillal való használat esetén.
A világítási rendszer elemeinek mennyezetbe szerelésének ábrája a TALIA profil használatával, (1) DOUBLE diffúzor, (2) LED szalagok, (3) TALIA sapka lyukkal, (3a), TALIA sapka lyuk nélkül, (4) TALIA interprofil csatlakozó, (5) ROSET segédprofil, (6) TALIA M4 szerelőprofil, (7) TALIA M4 sapka egyenes kivitelben, (7a) TALIA M4 sapka tömör kivitelben.
