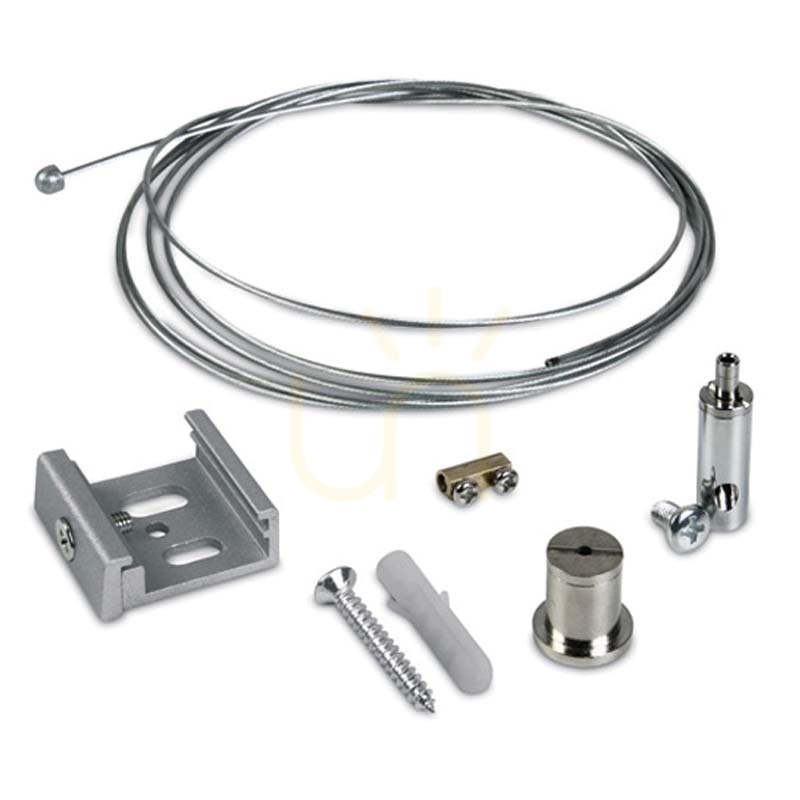

A Zambelis 19414 fém függesztőkészlet a 100–240 V-os, háromfázisú világítási sínrendszerhez készült. Állítható acélsodronya 200 cm hosszú. Az ezüstszínű sodrony, a hengeres mennyezeti rögzítőelem és a síntartó konzol visszafogott, műszaki jellegű együttest alkot. Szerelési tartozékról van szó, nem lámpatestről vagy sínszakaszról.
A függesztési magasság megtervezése
A kétméteres sodronnyal megválasztható a kompatibilis sín függesztési magassága. Rendelés előtt hasonlítsa össze ezt a hosszt a mennyezet és a sín közötti tervezett távolsággal, és ellenőrizze a konzol illeszkedését a használt Zambelis rendszerhez. A 100–240 V jelölés a sínrendszerre vonatkozik; az acélsodrony a függesztést biztosítja, nem elektromos tápkábel.
Függesztési pontok és terhelés
A 19414 szerelési útmutatója a sín minden méterére egy függesztőkészletet ajánl, és 10 kg/m maximális terhelést ad meg. A készletek számát ezért a teljes tervezett sínnyomvonal alapján kell meghatározni. Nem szabad abból kiindulni, hogy egyetlen készlet tetszőleges hosszúságú szakaszhoz elegendő. A terhelési adat az összeállítás egy méterére, nem egyetlen sodrony teherbírására vonatkozik.
A rögzítőelemek kapcsolata
A gyártó ábrája bemutatja az acélsodrony mennyezeti rögzítését és a síntartó konzolhoz kapcsolódó sodronyfogót. A konzolt csavar rögzíti a sínhez. A munka megkezdése előtt olvassa el a gyártó útmutatóját, és őrizze meg későbbre. A fémes elemek a függesztett szerkezeten láthatók maradnak. A teljes világítási rendszerhez megfelelő sínt és lámpatesteket is választani kell.
